儀用電流互感器一般是指適用于額定頻率50Hz，額定電壓35KV及以下，非有源補償?shù)碾娏鳒y(cè)量用傳感器。本文根據儀用電流互感器設備技術條件介紹其誤差限值要求及相關誤差檢測方法。

一儀用電流互感器分類

　　儀用電流互感器根據不同分類方式種類也不相同。按用途分，可以為標準用(1類)、一般測量用(2類)、電度表檢驗裝置用(3類)三種；按按主絕緣介質可以分為干式和油浸式；按額定電壓可以分為低壓互感器和高壓互感器；按正常工作環境條件劃分可以分成P組、S組、A組。

二儀用電流互感器準確度等級及誤差限值

01儀用電流互感器準確度等級

　　儀用電流互感器的準確度等級一般可分為0.01、0.02、0.05、0.1、0.2級等5個等級。對于具有多額定變比的互感器，在同一額定輸出下的各額定變比值，要求滿足相同的準確度等級，在不同的額定輸出下，可以有不同的準確度等級。

01儀用電流互感器誤差限值

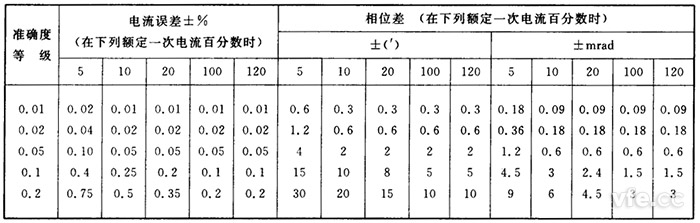

表1：儀用電流互感器誤差限值

　　對于標準用和一般測量用互感器在額定的負載功率因數以及負載阻抗為額定值的25%~100%之間的任一數值時，互感器的誤差不超過表1規定的允許值；

　　對于電度表檢驗裝置用互感器在額定頻率，規定的負載功率因數以及負載阻抗為額定值的25%~100%或80%~100%之間任一數值時，互感器的誤差不得超過表1規定的允許值。

三儀用電流互感器誤差檢測

　　對于儀用電流互感器在測量誤差之前，要求按照設備操作說明規定的方法進行退磁。

01自檢線路

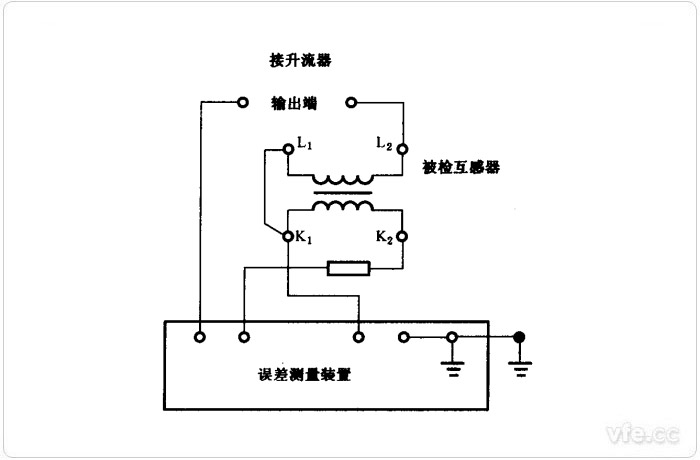

圖1：自檢線路接線圖

　　當被檢互感器的額定變比為1時，按照?qǐng)D1所示自檢線路進行檢測。

02比較線路

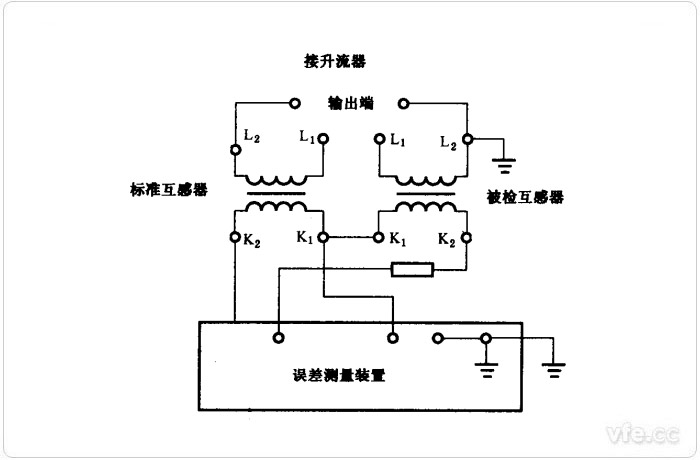

圖2：比較線路接線圖

　　一般情況下采用圖2所示比較線路進行檢測，圖中標準器與被檢互感器的額定變比應相等。

03對稱支路接地的比較線路

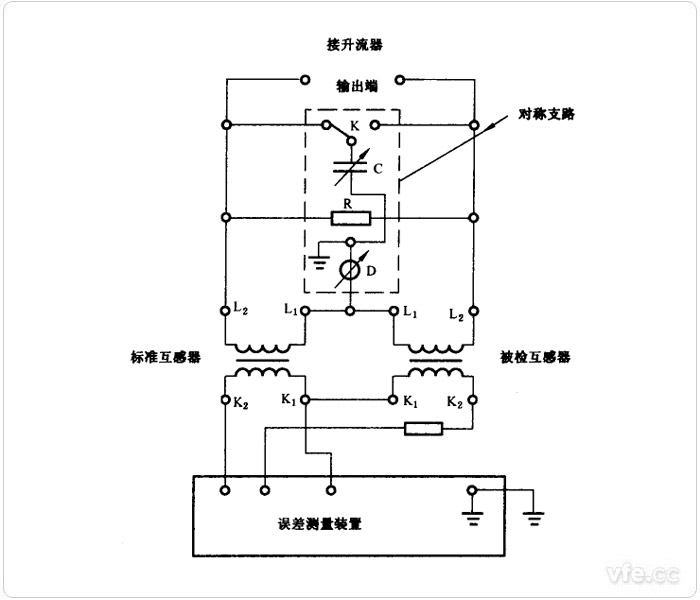

圖3 對稱支路接地的比較線路

　　當被檢儀用電流互感器的準確度等級為0.1級及以上，且額定一次電流較小(例如1A以下)時，一次回路應通過對稱支路或其他方法間接接地。如圖3所示，先將開關K置于適當?shù)奈恢茫{(diào)節R和C，直到高阻抗毫伏表D的指示最小是，則L1端接近地電位。

04主要檢測設備要求

　　1. 標準器

　　用作校準器的標準互感器或其他電流比例標準必須滿足下列要求：

　　1) 標準器應當比被檢互感器高兩個準確度等級，不具備高兩個等級的標準器時，也可以選用比被檢互感器高一個等級的標準器作為標準，但被檢互感器的誤差中應計入標準器的誤差值；

　　2) 在檢定周期內，標準器的誤差變化不得大于其允許誤差的1/3；

　　3) 標準器必須具有有效的檢定證書。使用時的二次負荷與證書上所標負荷之差，不應超過±10%。

　　2. 誤差測量裝置

　　由測量裝置引起的測量誤差，不得大于被檢互感器允許誤差的1/10，其中裝置靈敏度引起的測量誤差不得大于1/20，最小分度值引起的測量誤差不得大于1/15。

　　3. 監視用電流表

　　監視用電流表的準確度等級不得低于1.5級，而且在所有示值范圍內，電流表的內阻抗應保持不變。

　　4. 電流負載箱

　　當周圍溫度為23±5℃時，在額定頻率下，電流負載箱在額定電流的5%~120%的范圍內，負載箱電阻和電抗的運行誤差均不得超過±3%。

　　5. 電源及調節設備

　　電源及調節設備應具有足夠的容量及調節細度，并應保證電源頻率在49.5~50.5Hz之間，波形畸變因數不得大于5%。

---
