文氏橋振蕩器的電路原理圖如下：

　　從電路構成看，電路由兩個“橋臂”構成，R1、RF構成負反饋橋臂，并聯RC網絡和串聯RC網絡再串聯構成正反饋橋臂。也就是說，文氏橋振蕩器既有正反饋，又有負反饋。
　　我們知道，正反饋電路是不穩定系統，那么，整個電路到底表現為正反饋，還是負反饋呢？這要取決于正反饋和負反饋哪個占“上風”！
　　負反饋增益為A1=1+RF/R1
　　正反饋增益A2(jf)=1/(3+j(f/f0-f0/f))
　　總增益A(jf)=A1*A2(jf)=(1+RF/R1)/(3+j(f/f0-f0/f))
　　上式中f0=1/2πRC，先定性分析：
　　頻率無窮低時，即f趨于0時，f0/f趨于無窮大，總增益趨于零。
　　頻率無窮高時，即f趨于∞時，f/f0趨于無窮大，總增益趨于零。
　　直觀判斷，是一個帶通網絡，事實上，的確如此，并且增益的峰值出現在f=f0
　　此時A（jf）=(1+RF/R1)/3
　　即：A（jf）是實數，也就是說，頻率為f0的信號經過環路一周后，其相移為0°。
　　RF/R1的值不同時，電路出現下述三種情況：
　　a、A<1時，假如電路有一個擾動，擾動每經過環路一次，信號被衰減，負反饋占“上風”，電路是穩定系統，最終擾動趨于零。
　　b、A>1時，假如電路有一個擾動，擾動每經過環路一次，信號被放大，正反饋占“上風”，電路是不穩定系統，出現幅度不斷增大的振蕩。
　　c、A=1時，負反饋與正反饋“旗鼓相當”，電路為中性的穩定狀態，出現擾動時，頻率為f0的信號分量維持原有大小，無限的持續下去。
　　顯然，上述電路還會有問題，首先，實際不可能做到A=1，其次，振蕩器的輸出幅值不可控。為此，最好是開始時，振蕩幅值足夠大之前，A>1，振蕩幅值達到預定的幅值之后，A=1，顯然，這樣的電路，需要加入一些非線性環節。

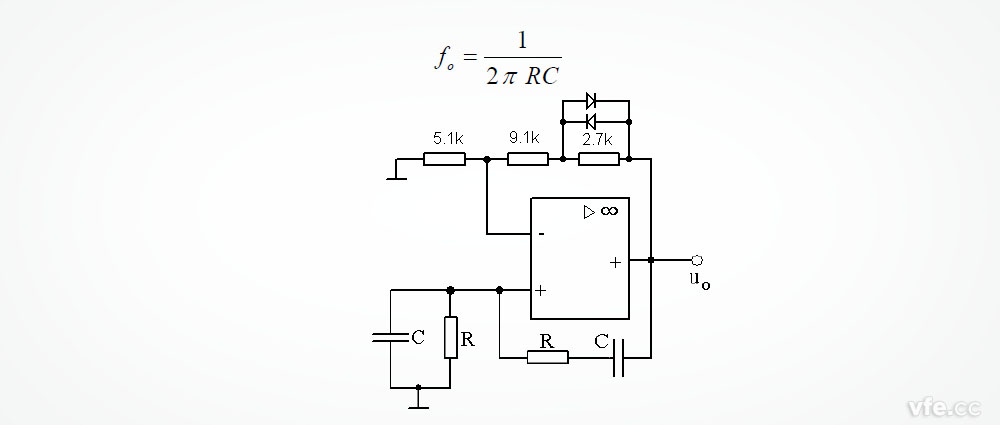

　　下述電路就是這樣的電路：

---
