一、定義

　　電壓等級低于690V的可調輸出頻率交流電機驅動裝置，就歸類為低壓變頻器。

二、概述

　　變頻技術誕生背景是交流電機無級調速的廣泛需求。傳統的直流調速技術因體積大故障率高而應用受限。低壓變頻器自20世紀60年代左右問世，到20世紀80年代在主要工業化國家已經得到廣泛應用。

　　相對于工業化國家來說，我國低壓變頻器行業起步比較晚。20世紀90年代末，低壓變頻器逐漸得到國內廣大用戶的認可，在國內開始廣泛地推廣使用，但仍以國際品牌為主。2000年以來，在國家的大力支持下，國產低壓變頻器生產企業在吸收國外低壓變頻技術的基礎上通過不斷創新，開始嘗試自主研發生產，極大地推動了低壓變頻器的國產化進程。

三、應用場合

　　低壓變頻器在我國各行各業均已得到應用，如冶金、化工、造紙、機械等行業。具體應用更廣泛，小型的應用如各行各業的鼓風機、輸送機、給料機、攪拌機、研磨機、粉碎機、切紙機、壓延機、擠壓機、閥門、壓縮機、冷卻踏、塑料機械、電梯、各種紡織行業等；大型的應用領域如造紙廠的造紙機、模具廠的注塑機、冶金廠的軋鋼機、以及化工等行業的風機、水泵、起重機、輸油管道等。

四、試驗與測量應用案例

　　采用WP4000變頻功率分析儀直接測量變頻器的輸入輸出電參數，對變頻器的性能進行評估，適用于額定電壓10kV、額定電流3500A以下的各容量、型號的變頻器。一臺WP4000變頻功率分析儀可連接6個傳感器/變送器（輸入單元），可同步測量“單相輸入/三相輸出”或“三相輸入/三相輸出”，非常方便的完成變頻器效率、損耗以及輸出信號諧波分析。

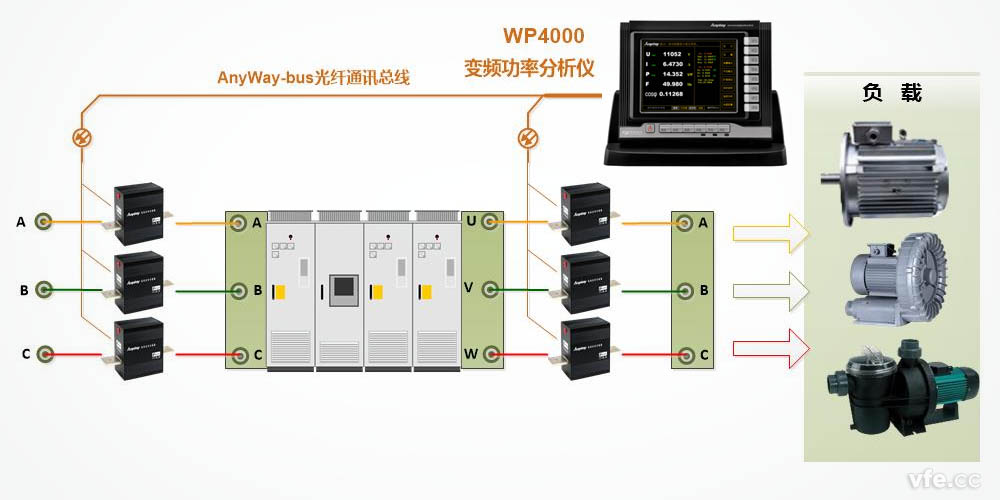

　　測試原理如下圖:

WP4000變頻功率分析儀對變頻器輸入輸出電量工程測量波形

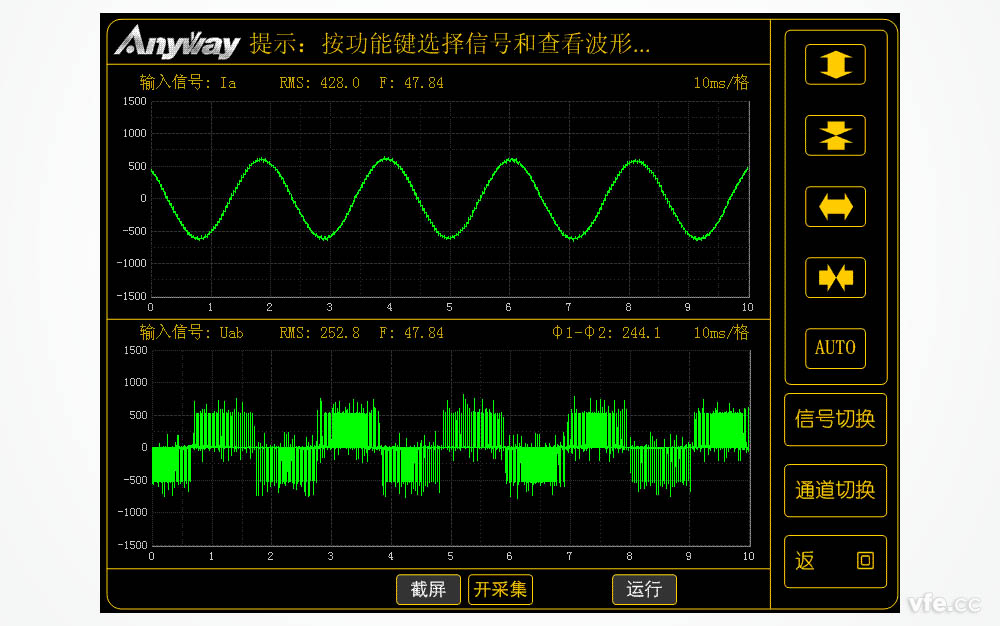

圖1、低壓變頻器輸入電流、電壓

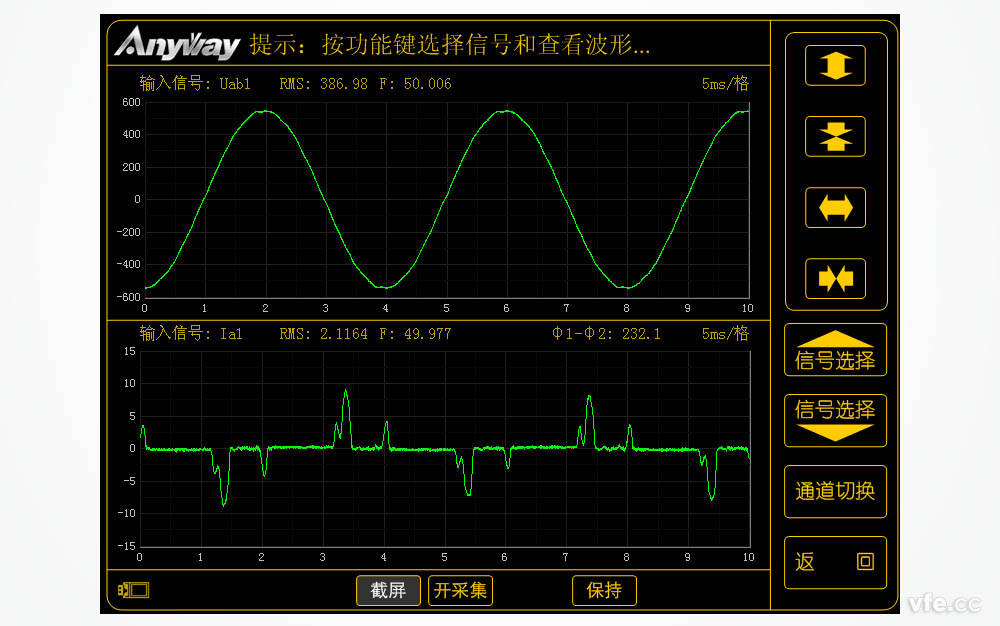

圖2、低壓變頻器輸出電壓、電流波形

---
