電量傳感器

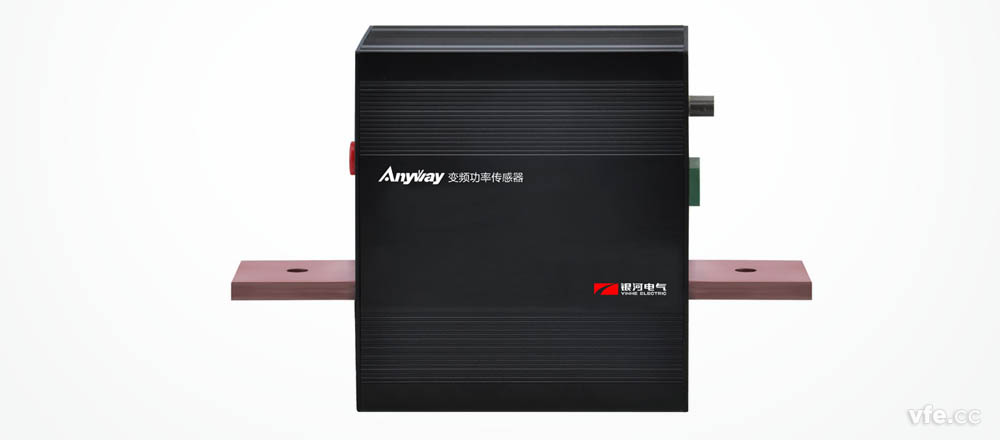

SP系列變頻功率傳感器

二、技術參數

　　采樣頻率：250kHz

　　電壓范圍：0.75%~150%Un

　　電流范圍：1%~200%In

　　功率因數：0.05~1

　　基波頻率：DC，0.1~400Hz

　　測量精度：電壓：B型0.2%rd（C型0.1%rd），電流0.2%rd（C型0.1%rd），功率：0.5%（功率因數：0.05~0.2），0.2%rd（功率因數：0.2~1），頻率：0.02%rd

　　電壓過載時間：10min（U<1.5Un）

　　電流過載時間：3min（I<2In）

　　隔離電壓：2Un+1kV（50/60Hz，1min）

三、分類

　　依據輸入信號特點，可以分為：

　　直流電量傳感器

　　最常見的是分流器、電阻分壓器等；

　　交流電量傳感器（一般適用于工頻正弦波測量）

　　最常見的是電磁式電壓互感器、電容式電壓互感器、電磁式電流互感器等；

　　變頻電量傳感器（適用于各種頻率及波形的交流電量測量）

　　如霍爾電壓傳感器、霍爾電流傳感器、羅氏線圈及變頻功率傳感器等。工頻電量是變頻電量的一種特例，因此，變頻電量傳感器通常可以作為工頻交流電量傳感器使用，此外，除了羅氏線圈不能用于直流測量之外，其它幾種傳感器還可作為直流電量傳感器使用。

　　依據輸出信號特點，可以分為：

　　模擬量輸出電量傳感器

　　數字量輸出電量傳感器

　　由于數字式電量傳感器可以直接輸出數字量，對于許多應用系統可以省去A/D采集模塊，可以減輕系統設計工作。并且，相對模擬量而言，數字信號的抗干擾能力較強，尤其是數字信號可以方便的采用光纖傳輸，可以完全避免傳輸環節的損耗和干擾，為實現復雜電磁環境下高精度測量提供了科學的保障。

四、發展方向

　　隨著科學技術的發展，變頻器的普及，工業現場環境對電量傳感器的隔離等級、測量精度、產品穩定性、電磁兼容性要求越來越高，這就使模擬量產品的應用越來越受到局限。由于數字化產品無論其性能還是功能，如電磁兼容性能、工作穩定性、測量準確度和小信號處理方面，模擬產品都是不可比擬的，因此數字化的電量傳感器是今后測量發展的必然趨勢。
