一金風科技6MW永磁直驅風力發電機組試驗系統簡介

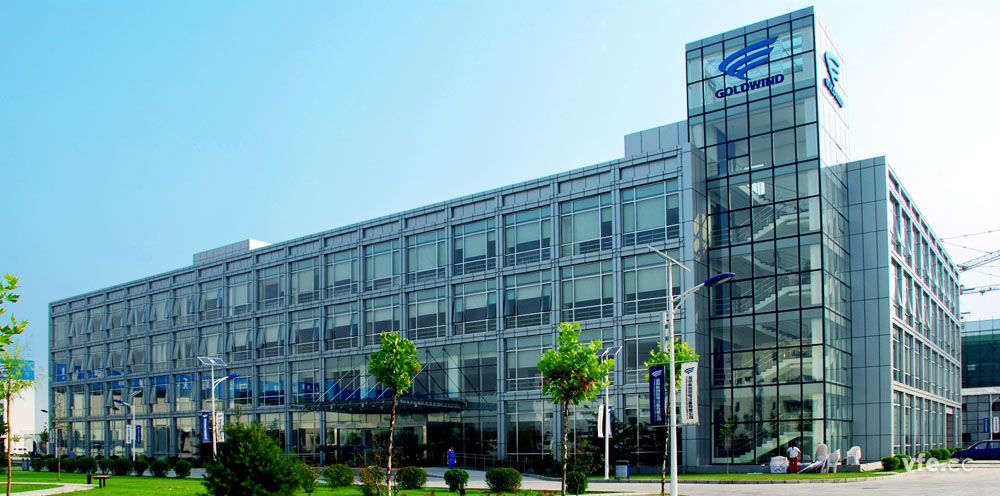

　　金風科技是我國成立最早、自主研發能力最強的風電設備研發及制造企業之一。公司主營業務為大型風力發電機組的開發研制、生產及銷售，中試型風力發電場的建設及運營，是國內最大的風力發電機組整機制造商。本6MW永磁直驅風力發電機組試驗系統主要完成金風科技690V、3.3kV電壓等級的6MW及6MW以下永磁直驅風力發電機組性能檢驗。該試驗臺測控系統電壓等級覆蓋690V和3300V、機組功率覆蓋1.5MW~18MW，690V機組最大功率達6MW。

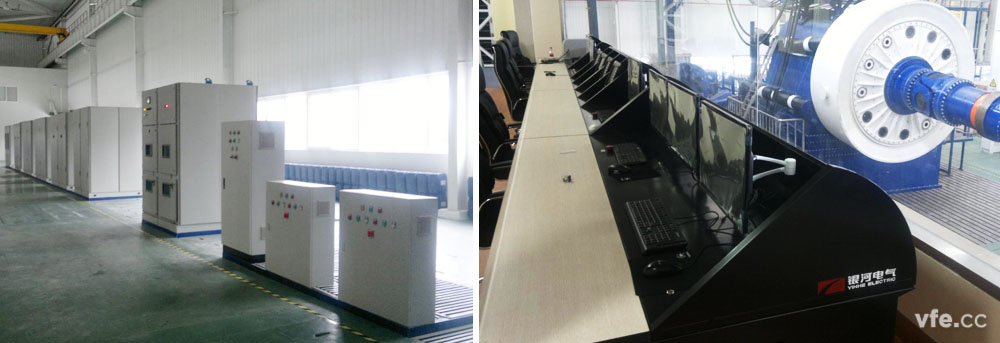

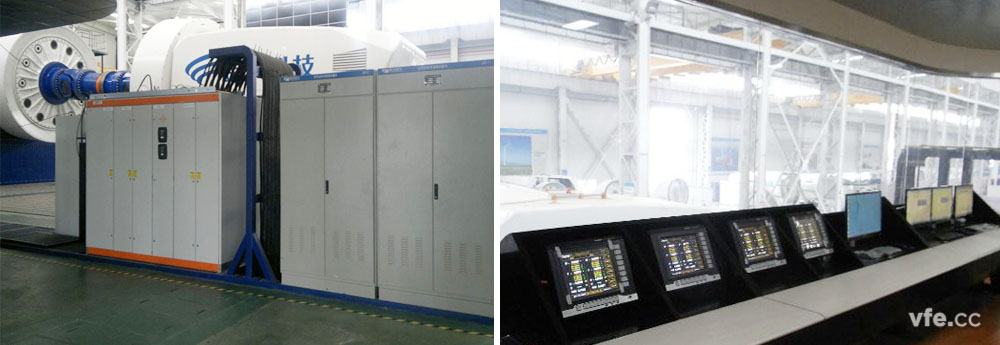

二金風科技6MW永磁直驅風力發電機組試驗系統現場圖片

三永磁直驅風力發電機組試驗系統原理框圖

永磁直驅風力發電機組試驗系統原理框圖

　　本永磁直驅風力發電機組試驗系統采用電能回饋結構，20kV公共電網經變壓器驅動電機，拖動電機驅動被試電機組發電，被試機組發出電能經被試機組變流器回饋到拖動端，為拖動端變流器和電機的運行提供能量，在試驗臺內部流動實現電能回饋，運行過程中外部電網只需要補充損耗能量，極大節約運行成本。

　　如系統原理圖可知電機試驗臺主要由WP4000變頻功率分析儀、SP系列變頻功率傳感器、電機試驗專用變頻電源及操作臺等構成。

四永磁直驅風力發電機組試驗系統主要測試設備配置表

測點	設備名稱	型號	數量	備注
DT1	數字變送器	DT233B	6	與霍爾傳感器配套使用
DT2	數字變送器	DT233B	6	與霍爾傳感器配套使用
SP1~2	變頻功率傳感器	SP332352	6
SP3~4	變頻功率傳感器	SP332352	6
	變頻功率分析儀	WP4000	4

---
