哈理工教學用電機綜合試驗臺

瀏覽次數：31938次
發布時間：2014/4/9 16:40:52
作者：AnyWay中國

哈理工

一哈理工電機及其控制重點實驗室簡介

　　哈爾濱理工大學“電機及其控制重點實驗室”是一個專門從事有關電氣設備設計、制造、試驗、運行及自動控制方面研究工作的實驗中心。以具有博士學位授予權的兩個二級學科“電機與電器”、“電力電子與電力傳動”和一個本科專業“電氣工程及其自動化”為依托；還有“汽車電子驅動控制與系統集成”教育部工程研究中心、“大型電機電氣與傳熱技術”省教育廳工程研發中心和校企合作的“節能電機工程研發中心”。

　　電機及其控制重點實驗室的主要研究方向有：

　　巨型水輪發電機、超臨界和超超臨界汽輪發電機關鍵技術研究

　　特種電機、節能電機及風力發電理論與新能源技術的研究

　　混合動力汽車及驅動控制技術

　　湖南銀河電氣有限公司承建的哈理工教學用電機綜合試驗臺位于能量變換器理論與應用研究、電動機理論與運行研究、高校高壓異步電動機鐵耗及附加損耗研究數字化電機試驗中心。

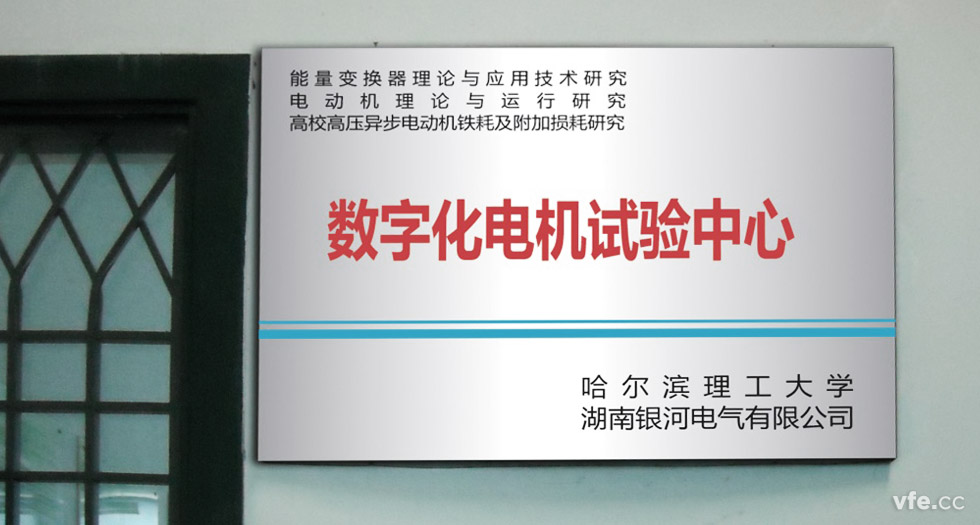

圖1. 能量變換器理論與應用研究、電動機理論與運行研究、高校高壓異步電動機鐵耗及附加損耗研究數字化電機試驗中心

二電機綜合試驗臺簡介

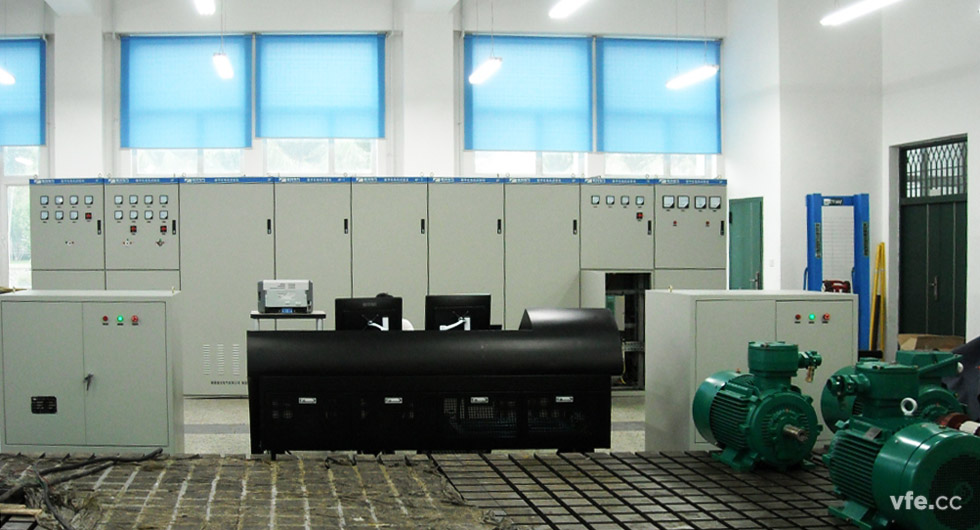

　　數字化電機試驗中心的教學用電機綜合試驗臺主要為了滿足特種電機、節能電機及風力發電理論與新能源技術的研究、混合動力汽車及驅動控制技術研究的需要。電機綜合試驗臺由電機試驗專用變頻電源、SP系列變頻功率傳感器、DMC300分布式測控系統及操作臺構成。

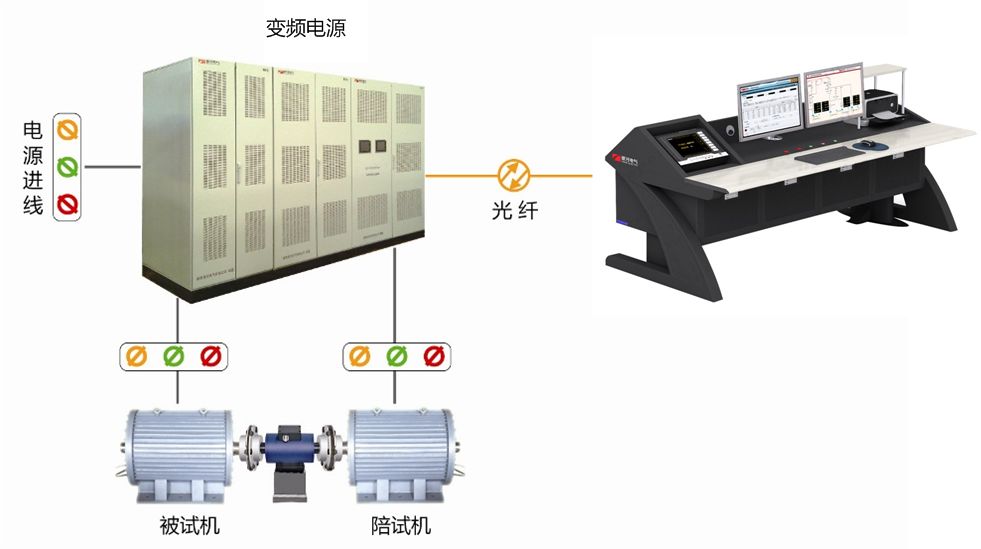

圖2.電機綜合試驗臺試驗原理

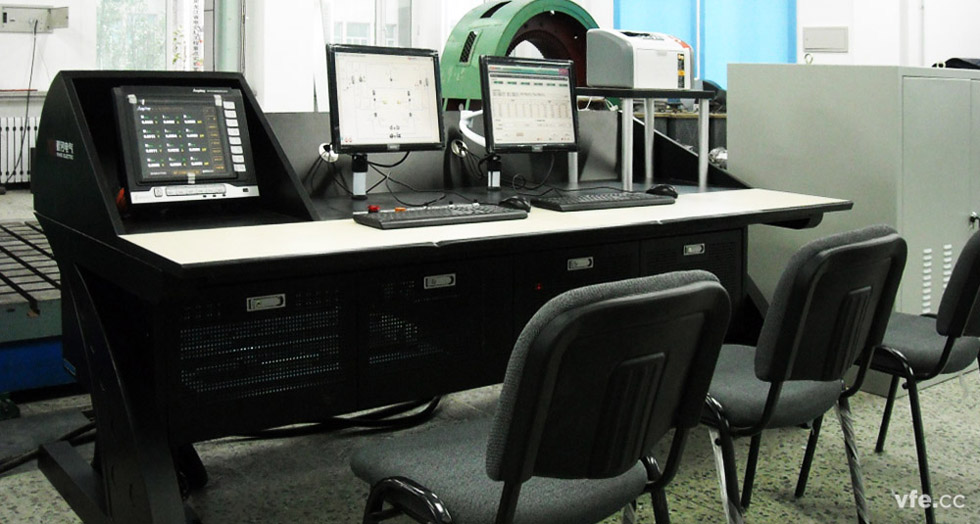

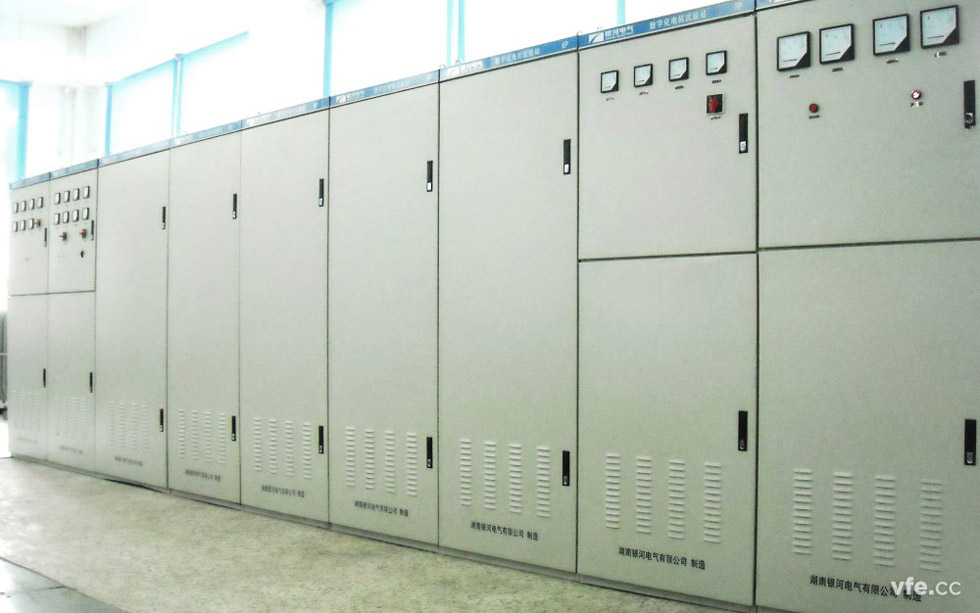

　　圖中所示變頻電源包含了被試電動機的拖動電源、陪試發電機的回饋電源、變頻電參量測試用的SP系列變頻功率傳感器及溫度、轉速、扭矩等測試用和開關控制用的DMC300分布式測控系統。操作臺主要由WP4000變頻功率分析儀主機、試驗上位機及臺體構成。操作臺和變頻電源之間采用光纖連接，既有利于提高系統電磁兼容性，又確保了操作人員的安全。

　　在試驗軟件的控制和管理下，電機綜合試驗臺可自動完成相關國家標準規定的試驗項目，自動出具報表。此外，試驗軟件可靈活設置試驗工況，自定義測試參數，自定義控制流程，自定義參數記錄方式，以滿足各種研究性試驗的需要。

　　該電機綜合試驗臺可實現額定電壓690V及以下，額定功率50kW及以下的直流電機、同步電機、異步電機及各類變頻電機試驗的型式試驗、出廠試驗及研究性試驗的需要。
