產品概述

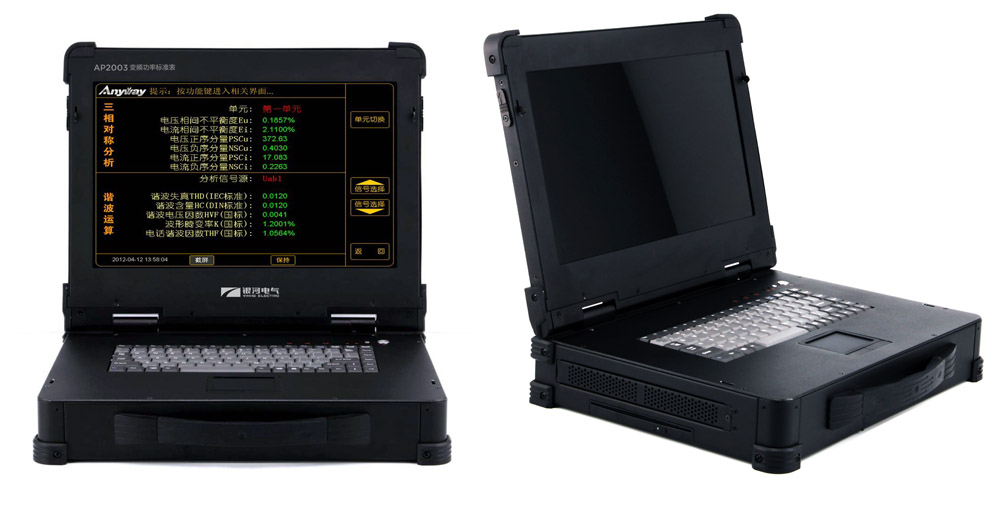

一AP2003變頻功率標準表概況

　　AP2003變頻功率標準表是一款寬頻帶、高精度、低角差的三相多功能標準表，可用于替代各種多功能校驗儀實現各種有功功率表或的校準與檢定。

　　AP2003變頻功率標準表主要用于變頻電量測量儀表的電壓、電流、功率、相位、頻率、諧波等電參數的測量或校準；功率參數包括有功功率、無功功率、視在功率、功率因數及諧波功率；電壓、電流參數包括基波有效值、校準平均值、真有效值、各次諧波含量及總諧波失真等參數。可用于三相功率表、三相多功能標準表及各種數字電壓電流表等工頻或變頻電量測量儀表的誤差的檢定或校準。

　　除了常規測量之外，AP2001變頻功率標準表還具有示波器和諧波檢測儀的主要功能，可以顯示被測電壓、電流的實時波形及諧波頻譜。

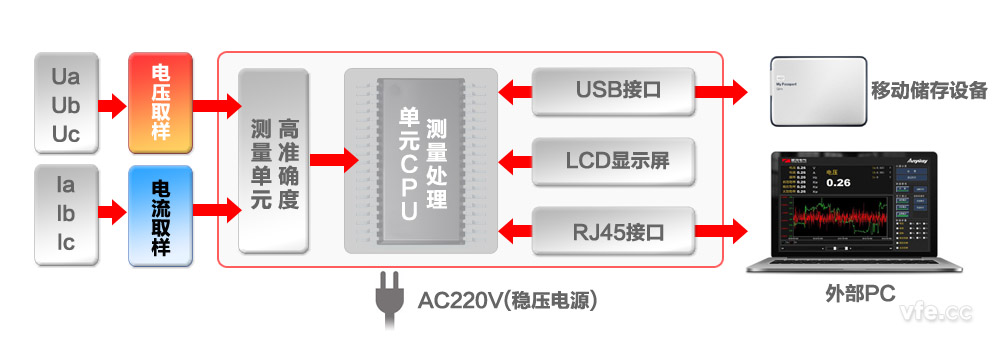

圖1、 AP2003變頻功率標準表構成原理

二AP2003變頻功率標準表主要特點

　　●  高準確度：電壓、電流誤差為0.01%rd+0.03%fs，功率誤差為0.02rd%+0.03%fs；
　　●  測量范圍寬：電壓測量范圍為 0.1V～1280V，電流測量范圍 4mA～6A，基波頻率測量范圍 0.1Hz～1500Hz；
　　●  量程自動切換，無需手動換擋；
　　●  高分辨率：電壓、電流、功率5位數字顯示，相位分辨率0.001°，頻率分辨率0.001Hz；
　　●  軟件自校準，整個校準周期內保持高穩定度；
　　●  配套上位機計量管理軟件可實現對測量/計量數據的高效管理，提高工作效率。
　　●  大屏幕LCD顯示，漢字提示，界面清晰，操作方便；
　　●  以太網接口，可通過PC機進行控制和數據管理；
　　●  配置高速USB接口，能向外部存儲器夠快速存儲數據。

性能參數

　　　注：50Hz時，角差限值為0.01°，1500Hz時，角差限值為0.01°，不同功率因數下的功率測量精度可以此換算。



---
