一東方電氣集團東風電機有限公司簡介

　　東方電氣集團東風電機有限公司是中國東方電氣集團有限公司全資子企業，我國中小發電設備及電機制造行業的骨干生產企業，具備150MW以下混流、軸流、貫流、沖擊式及抽水蓄能式水輪發電機組，60MW以下常規汽輪發電機、TRT發電機、燃汽輪發電機、熱電聯供汽輪發電機，1-3MW風力發電機，新能源電動車驅動系統及核電、光伏電部件，中頻電機、特種電機，高效節能電機，大、中型泵類設備，環保設備，大型水工金屬結構件、軍工產品等產品的設計制造能力，產品產銷規模及市場占有率始終名列國內中小發電設備行業前茅。

　　本雙饋風力發電機試驗臺可以實現690V、2MW雙饋風力發電機的型式試驗和出廠試驗，系統采用異步電機拖動被試雙饋風力發電機的方式，將發電機發出的電能通過交流回饋的方式回饋到電網，實現能源的再利用。

二雙饋風力發電機測試系統原理框圖

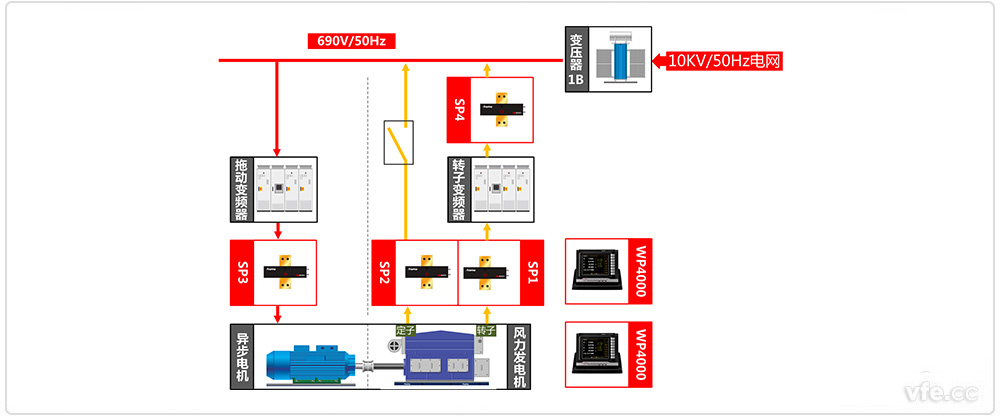

雙饋風力發電機測試系統原理框圖

　　本雙饋風力發電機試驗臺測試系統采用WP4000變頻功率分析儀，SP1測量轉子發出的電能，SP2測量定子發出的電能，SP4測量轉子變頻器回饋至電網的電能，拖動機的輸入測量由SP3測量。發電機定子發出的電能直接回饋至電網，轉子發出的電能經過變頻器回饋至電網，實現電能的再利用，節約用電成本。

三雙饋風力發電機測試系統設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP691102C	3
SP2	變頻功率傳感器	SP691202C	3
SP3	變頻功率傳感器	SP691302C	3
SP4	變頻功率傳感器	SP691102C	3
	變頻功率分析儀	WP4000	2

---
