一東方電氣集團東風電機有限公司簡介

　　東方電氣集團東風電機有限公司是中國東方電氣集團有限公司全資子企業，我國中小發電設備及電機制造行業的骨干生產企業，具備150MW以下混流、軸流、貫流、沖擊式及抽水蓄能式水輪發電機組，60MW以下常規汽輪發電機、TRT發電機、燃汽輪發電機、熱電聯供汽輪發電機，1-3MW風力發電機，新能源電動車驅動系統及核電、光伏電部件，中頻電機、特種電機，高效節能電機，大、中型泵類設備，環保設備，大型水工金屬結構件、軍工產品等產品的設計制造能力。

　　東方電氣集團東風電機電動汽車動力系統試驗站可為多種電壓等級的、多種類型的電動汽車用交直流電機提供精確可靠的檢試驗，為電動汽車的研發、生產、質檢等提供數據支撐。

　　該試驗站包括30kw交直流電機試驗臺、兩個80kw電機試驗臺、兩個160kw電機試驗臺、400kw電機試驗臺、80kw對拖電機試驗臺、160kw對拖電機試驗臺，共八個電動汽車電機試驗臺。

二電動汽車動力系統試驗站原理框圖

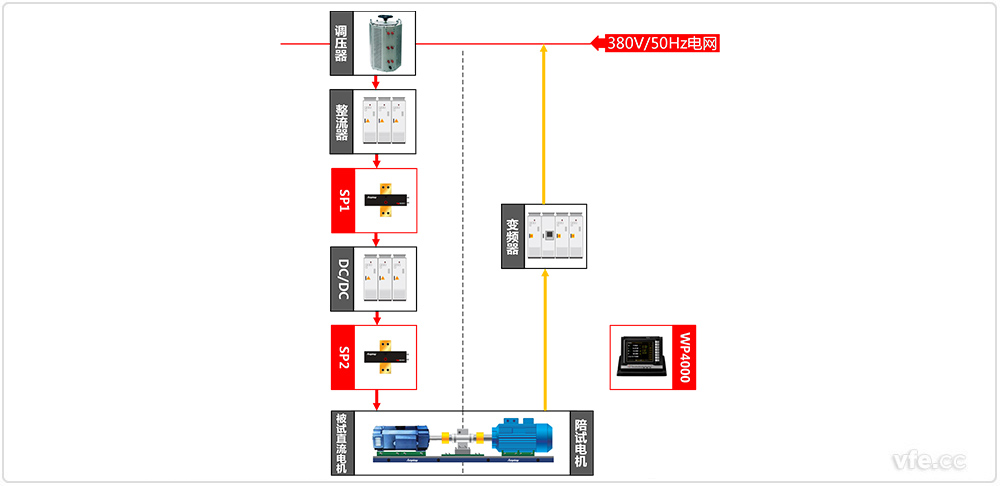

圖1.直流電機測試系統原理框圖

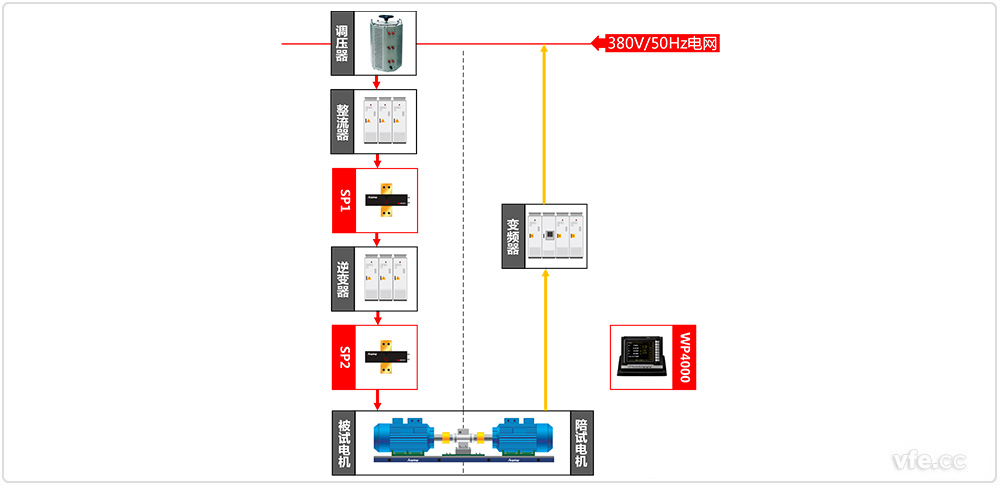

圖2.交流電機測試系統原理框圖

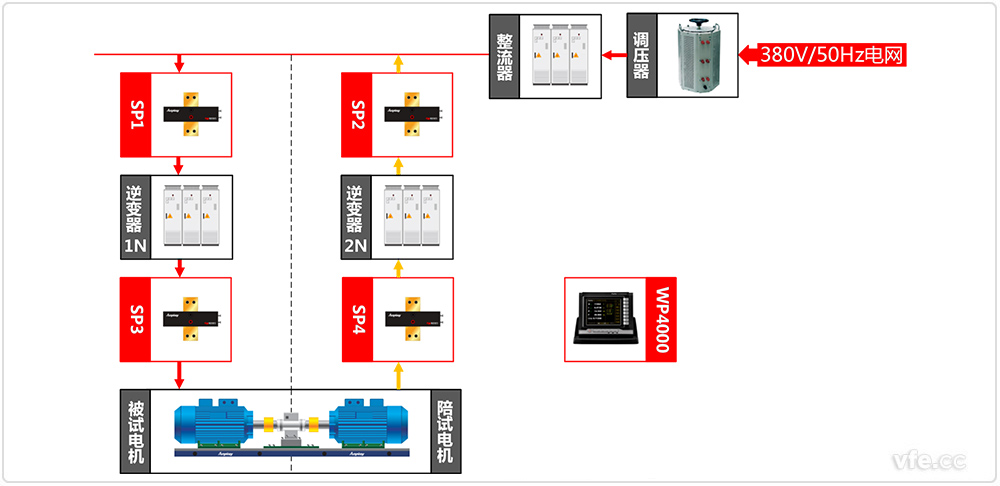

圖3.對拖電機測試系統原理框圖

三電動汽車動力系統試驗站主要測試設備清單

　　交直流電機試驗臺試驗原理圖為圖1和圖2，共用整流器之后測點SP1，其他試驗臺測點參考試驗原理圖。本電動汽車動力系統試驗站一共采用WP4000寬帶功率分析儀6臺，SP381501C寬帶功率傳感器12臺，SP691501C寬帶功率傳感器19臺。

01直流電機試驗臺測試系統主要測試設備配置表

測點	設備名稱	型號	數量	備注
SP1~2	變頻功率傳感器	SP381501C	5
	變頻功率分析儀	WP4000	1

02交流電機測試系統主要測試設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP691501C	1
SP2	變頻功率傳感器	SP691501C	3
	變頻功率分析儀	WP4000	1

03(對拖)電機測試系統主要測試設備配置表

測點	設備名稱	型號	數量	備注
SP1~2	變頻功率傳感器	SP691501C	2
SP3~4	變頻功率傳感器	SP691501C	4	二瓦計法
	變頻功率分析儀	WP4000	1

---
