一伺服驅動器測試系統簡介

　　伺服驅動器測試系統要求對伺服驅動器的輸入輸出進行高精度測試，且具有一定的便攜性。考慮到測試系統只需三路同步測量，故采用AP2003變頻功率標準表作為測試系統核心。

　　AP2003變頻功率標準表是一款寬頻帶、高精度、低角差的三相多功能標準表，采用一體式集成結構，方便對伺服驅動器全方面的評測。

二伺服驅動器測試系統原理圖

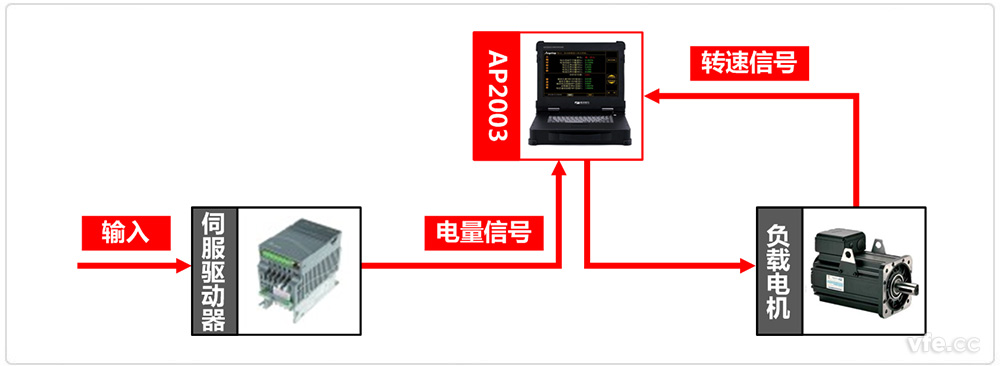

伺服驅動器測試系統原理圖

　　本系統由伺服驅動器直接驅動負載電機，AP2003變頻功率標準表可以完成對輸出電壓、電流基波有效值，電壓電流諧波含量，電機轉速、轉向等參數的測試，AP2003變頻功率標準表根據測量的參數完成對伺服驅動器的功能性驗證和對輸出電參量及輸入諧波的全面評測。

三AP2003變頻功率標準表簡介

　　AP2003變頻功率標準表主要用于變頻電量測量?jī)x表的電壓、電流、功率、相位、頻率、諧波等電參數的測量或校準;功率參數包括有功功率、無功功率、視在功率、功率因數及諧波功率;電壓、電流參數包括基波有效值、校準平均值、真有效值、各次諧波含量及總諧波失真等參數。可用于三相功率表、三相多功能標準表及各種數字電壓電流表等工頻或變頻電量測量?jī)x表的誤差的檢定或校準。除了常規測量之外，AP2001變頻功率標準表還具有示波器和諧波檢測儀的主要功能，可以顯示被測電壓、電流的實時波形及諧波頻譜。

　　電壓測量范圍為 0.1V～1280V，電流測量范圍 4mA～6A，基波頻率測量范圍 0.1Hz～1500Hz;電壓、電流誤差為0.01%rd+0.03%fs，功率誤差為0.02rd%+0.03%fs，是一款便攜式高精度變頻功率標準表。

---
