光伏并網發電系統是的一種新能源發電系統，其工作原理是先利用光伏半導體材料的光伏效應將太陽能轉化為直流電，然后通過交直流轉換將直流電變成交流電，最后通過電網將生成的交流電輸送到用戶端。

　　并網光伏逆變器是一種用于將直流電轉換成交流電的電力調整裝置，是光伏發電并網的核心部件，其核心部分是逆變橋式回路。控制逆變橋中的晶體管開關元件周期性地打開、關閉，將輸入的直流信號轉換成交流信號。

一并網光伏逆變器簡介

　　并網光伏逆變器是并網光伏發電的并網核心部件，并網光伏發電系統分為集中式系統和分布式系統兩種。集中式系統一般建在荒漠地區的大型光伏電站，能大量、穩定地采集太陽能，然后通過高壓遠距離供電方式為電網負載提供能源;分布式一般建于建筑物屋頂的光伏發電項目，就近解決用戶的用電問題，通過并網實現供電差額的補償與外送。

二并網光伏逆變器測試原理圖

　　根據GBT30427-2013/IEC61215-2005/NB/T 32004-2013等光伏組件和逆變器相關標準的對測試的要求，必須對并網逆變器進行過欠壓，過欠頻，防孤島保護等性能的電氣保護功能進行測試，也要對并網逆變器的輸入輸出、MMTP效率和轉換效率的電氣參數進行測量，還是對諧波和波形畸變、功率與功率因數、三相不平衡度等進行測試。

　　根據對測試需求的分析，采用DT數字變送器測量并網光伏逆變器的輸入輸出，利用一般利用DC電源模擬光伏電池，利用AC電源模擬電網可控RLC負載模擬不同狀態下的并網點負載情況。采用DH2000作為數字主機，對逆變器功率，諧波，效率等參數進行全面測量測量，然后將測量的數據通過USB通訊進入上位機進行數據分析和報表的生成。

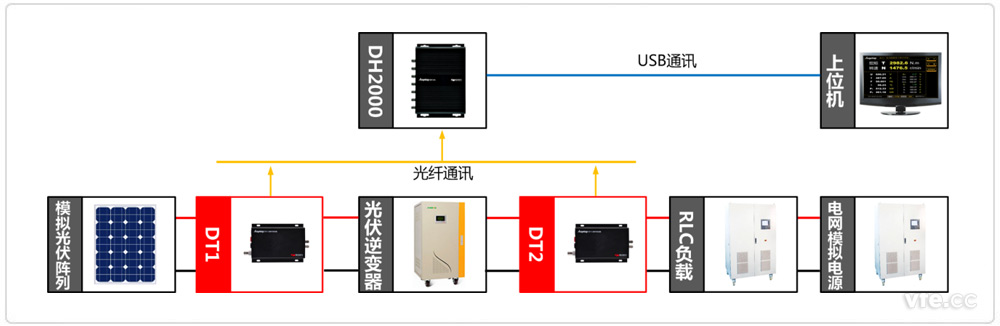

并網光伏逆變器測試原理圖

三DH2000變頻功率分析儀的測量優勢

　　1、系統光纖通訊：光伏發電諧波干擾非常強，對模擬傳輸的信號干擾嚴重，采用光纖傳輸避免傳輸過程中的干擾和損耗。

　　2、100A電流的直接測量：滿足光伏發電的直接測量，減少測量環節，保障精度。

　　3、無縫量程轉換技術：對于光伏發電的不穩定性，電量信號的幅值變化非常大，量程轉換的數據的丟失以及數據的穩定影響非常大，無縫量程轉換技術可以保障滿量程數據的穩定性。

　　4、實時波形的顯示：可以同時顯示兩路信號的實時波形。

　　5、高達6000次的諧波分析能力：可以對并網逆變器的諧波進行全面深入的分析。

---
