磁滯電動機

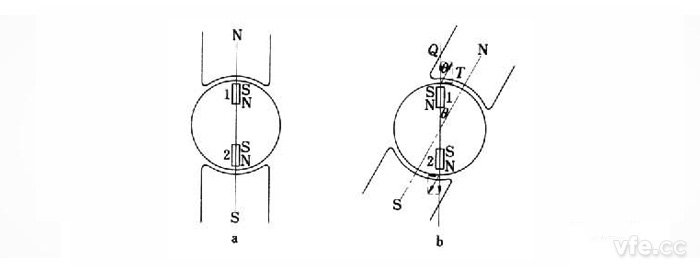

圖示：磁滯電機啟動原理圖

　　磁滯電動機是一種利用磁滯轉矩起動和運行的小功率同步電動機。磁滯電動機的定子結構和異步電動機定子相同；其轉子常用鐵鈷釩或鐵鈷鉬合金制成的磁滯環套在磁性或非磁性套筒上，套筒安裝在軸上，可以采用磁性套筒，也可以采用非磁性套筒，二者磁力線路徑有差異。

　　如圖a磁滯電機啟動原理圖所示，用兩個磁極N、S代表定子的旋轉磁場，鐵磁性轉子的單元磁體沿磁場的磁力線方向排列。為了便于說明，轉子上只畫了兩個磁分子1和2。它們都在中心的磁力線上。它們的極性N、S由定子磁極決定。由于磁分子的軸線與定子磁場軸線一致，所以不產生切向力和轉矩。若定子磁場從圖a圖中位置旋轉一個角度(如圖b中所示)，則由于永磁材料磁分子之間具有很大的內摩擦力，轉子單元磁體不能立刻轉動同樣的角度，故產生磁滯現象（磁性物質都具有保留其磁性的傾向，磁感應強度B的變化總是滯后于磁場強度H的變化的，這種現象就是磁滯現象。），兩者的軸線之間有某一夾角θ，磁力線被扭斜，于是產生切向力和轉矩。這種因磁滯現象而產生的轉矩稱磁滯轉矩。如果磁場連續旋轉，則轉子將被帶動一起旋轉。

　　1.能自行起動，并能平穩地牽入同步，無需起動繞組或其他起動裝置。

　　2.轉子無磁極結構，亦無需預先充磁，其磁極由定子旋轉磁場磁化而成，便于設計成多極電動機。

　　3.從起動、運轉到進入同步，從空載運轉到輸出最大同步轉矩，輸入電流幾乎不變，但功率因數較低。

　　4.無滑動接觸，電動機結構簡單，成本較低，運行可靠，機械強度高，運行噪聲小。

　　5.在電源電壓或負載轉矩波動時，在一定范圍內仍能保持轉速恒定不變。此外，磁滯同步電動機還可以在異步狀態下連續工作，在控制系統中代替伺服電動機。
