一國網電力科學研究院移動式變頻檢測系統簡介

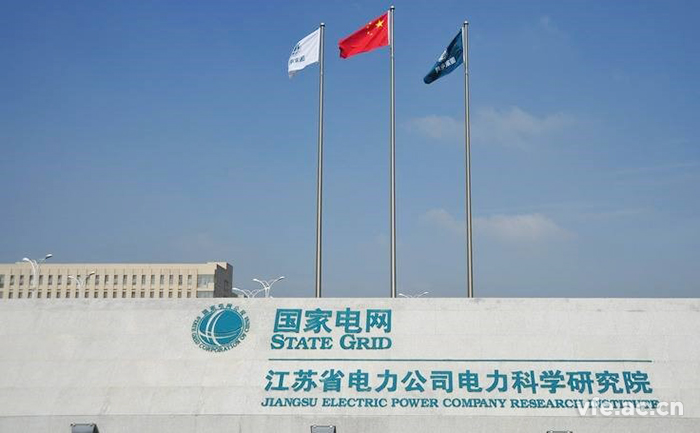

　　國網電力科學研究院（簡稱國網電科院）是國家電網公司直屬科研單位，總部位于素有鐘山龍?bào)础⑹腔⒕嶂雷u(yù)的六朝古都南京，在武漢設有院區，在北京、上海、深圳等地建有科研和產業基地。國網電科院是國家科技部“國家電力自動化工程技術研究中心”、國家發展和改革委員會“電力系統自動化-系統控制和經濟運行國家工程研究中心”、“國家高電壓計量站”和“國家電網公司特高壓交流試驗基地”的依托單位，主要從事電力系統自動化、交直流高電壓技術、水利水電工程測控、通信與信息工程、智能一次設備和電力電子技術的研究、開發和應用。

　　本套移動式變頻檢測系統主要用于國網電力科學研究院實驗驗證中心對客戶現場設備的檢測測試。移動式變頻檢測系統配置3路電壓、3路電流測試通道，采用萬向輪移動柜體安裝設計，可以方便的進行現場電壓、電流、功率、頻率、諧波、效率等參數采集測試。

二移動式變頻檢測系統

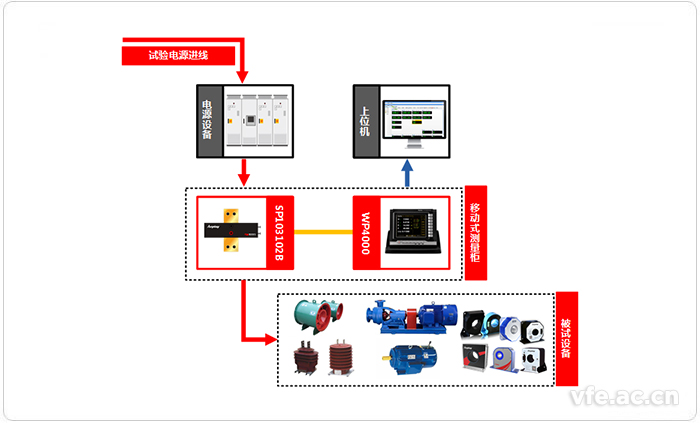

圖示：移動式變頻檢測系統應用拓?fù)鋱D

　　移動式變頻檢測系統選用湖南銀河電氣有限公司開發的WP4000變頻功率測試系統，主要由WP4000變頻功率分析儀、SP103102B變頻功率傳感器組成。

　　3臺SP103102B變頻功率傳感器可以有效滿足三相交流10000V、1000A電量采集測試，在200倍量程比范圍內保障系統精度不低于0.1%rd。

　　WP4000變頻功率分析儀對SP變頻功率傳感器采集數據進行分析處理，獲取電壓、電流、功率、頻率、相位、諧波等參數，通過以太網LAN口共享所有測試穩態數據及瞬態波形數據至上位機軟件。

　　SP變頻功率傳感器、WP4000變頻功率分析儀采用集成化、可移動式柜體安裝，結構設計緊湊，方便移動，可以很好的實現客戶現場風機、水泵、電機、互感器等設備的電量采集檢測工作。

三移動式變頻檢測系統設備配置表

測點	設備名稱	型號	數量	備注
三路輸入測點	變頻功率傳感器	SP103102B	3
	變頻功率分析儀	WP4000	1

---
