一SP系列變頻功率傳感器帶寬

　　銀河電氣SP系列變頻功率傳感器的電壓通道帶寬典型值為100kHz，電流通道帶寬典型值為30kHz。

　　對于傳感器帶寬，銀河電氣強調的是有效帶寬，所謂有效，一方面是實際工程需要，另一方面是實際使用中可以實現。

01就實際工程需要而言

　　SP系列變頻功率傳感器的帶寬主要是針對變頻器輸出電壓電流信號帶寬而定，變頻器輸出電壓為PWM波，含有豐富的諧波，要求較寬的帶寬。由于變頻器的負載多為感性的電機負載，其電流的諧波含量較小，對帶寬要求遠遠低于電壓帶寬。這一點，與霍爾傳感器的帶寬現狀正好相反。

　　SP系列變頻功率傳感器電壓通道100kHz帶寬滿足《GBT22670-2008變頻器供電三相籠型感應電動機試驗方法》的最高帶寬要求。電流通道的30kHz帶寬可以滿足絕大多數變頻器負載的要求。

　　SP系列傳感器的電壓通道帶寬遠遠寬于霍爾電壓傳感器的帶寬（700Hz~15kHz，一般而言，電壓越高，帶寬越窄）。

　　SP系列傳感器的電流通道帶寬比某些閉環式霍爾電流傳感器窄，目前，霍爾電流傳感器帶寬可達100kHz以上。

02就實際使用中可實現而言

　　銀河電氣SP系列變頻功率傳感器為數字量輸出傳感器，在傳感器內部實現了A/D轉換。

　　依據奈奎斯特采樣定理，采樣頻率至少是被分析信號最高頻率的2倍或者以上時，才能還原真實信號，否則會出現模擬信號中的高頻信號折疊到低頻段的信號混疊現象。

　　SP系列變頻功率傳感器的電壓典型帶寬為100kHz，電流典型帶寬為30kHz，采樣頻率為250kHz，滿足采樣定理的要求。其帶寬為有效帶寬。

　　然而，并非所有測量設備標稱的帶寬都為有效帶寬，以目前的某些進口高精度功率分析儀為例，其最高采樣頻率為200kHz，標稱帶寬卻高達1MHz。我們不理解其1MHz帶寬的具體用途，可以肯定的是，對于變頻電量的基波測量、諧波分析等基于數字采樣及數字信號分析的用途而言，不論儀器本身具有多高的帶寬，200kHz的采樣頻率已經限制了其實際允許通過信號的最高帶寬，儀器必須對輸入信號進行帶寬限制（通常采用防混疊濾波器實現），否則，將不能得到正確的結果。此時，儀器的實際帶寬，取決于防混疊濾波器的截至頻率。資料表明，該儀器的防混疊濾波器的最高截至頻率為50kHz，也就是說，該儀器的最高有效帶寬為50kHz。

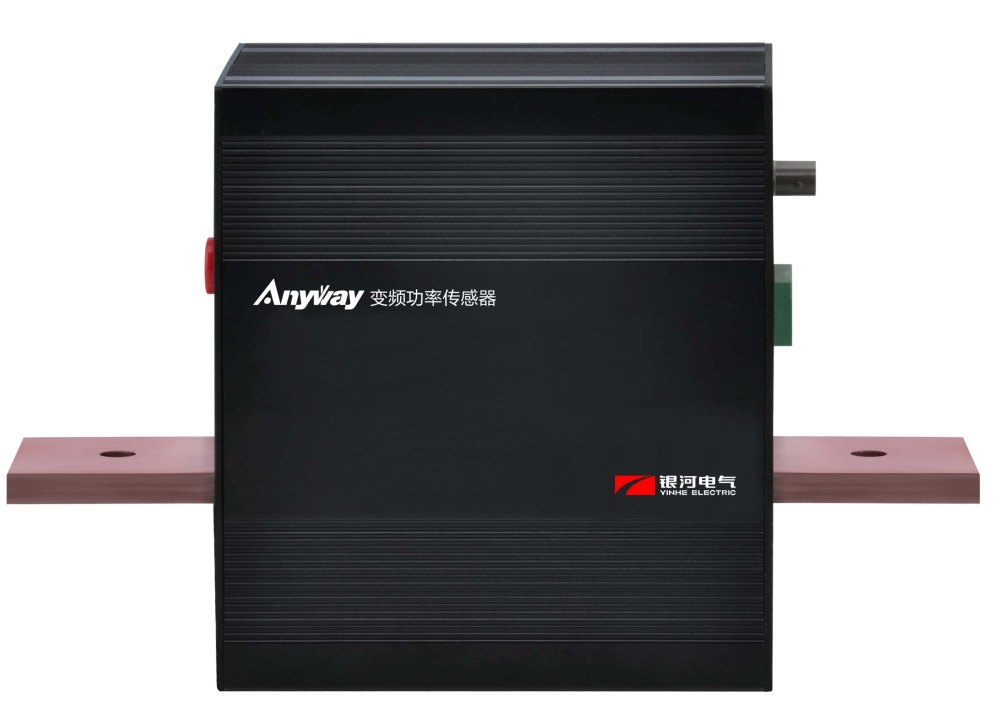

　　SP系列變頻功率傳感器實物圖：



SP系列變頻功率傳感器



---
