WP4000變頻功率分析儀用于疊頻法溫升試驗的測量
- 瀏覽次數：10918次
- 發布時間：2013/11/20 16:50:37
- 作者：hb_yinhe
疊頻法溫升試驗是電機溫升試驗的一種。受試驗電機容量和型式的限制，很多電機不適合采用直接負載法做溫升試驗，同時為了降低試驗成本和提高試驗效率，在這樣的背景產生下產生了疊頻法溫升試驗。疊頻法溫升試驗數據本身為波動的，對于電參數的測量一般測量其有效值，本文介紹WP4000變頻功率分析儀用于疊頻法溫升試驗的測量。
一疊頻法溫升試驗方法簡介
疊頻法溫升試驗不需要進行機械連接，可以節省對電機進行對偶的時間及試驗時的能源消耗。《GB/T1032-2005 三相異步電動機試驗方法》11.7.2.3 中對定子疊頻法的描述如下：

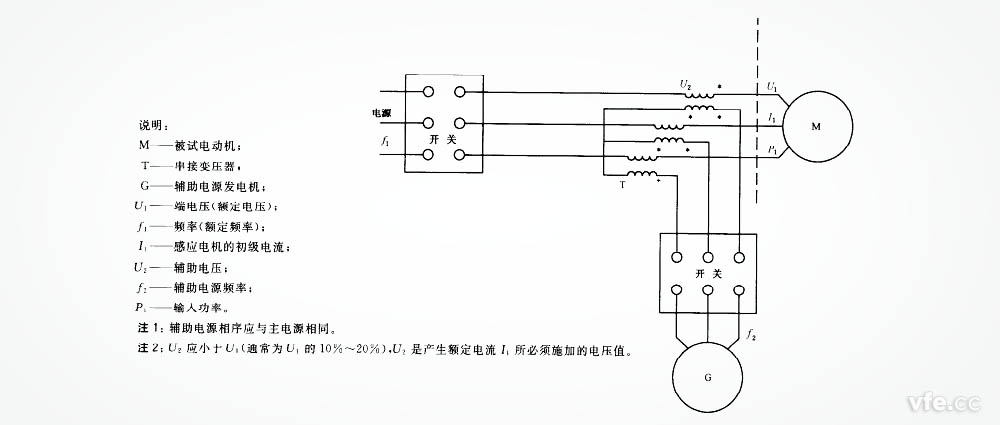

試驗線路如圖所示。
疊頻法試驗線路圖
主電源和副電源均為發電機。副電源發電機的額定電流應不小于被試電機的額定電流,電壓等級應與被試電機相同。采用定子疊頻法時,施于被試電機繞組的主、副電源的相序應相同。可在接線前由主、副電源分別起動被試電機,若轉向一致,即為同相序。
試驗時,首先由主電源起動被試電機,使其在額定頻率、額定電壓下空載運行。隨后,起動副電源機組,將其轉速調節到對應于某一頻率 f2的轉速值。對額定頻率為 50Hz 的電機,f2應在 38～42Hz 范圍內選擇。然后,將副發電機投入勵磁,調節勵磁電流,使被試電機的定于電流達到滿載電流值。在加載過程中,要隨時調節主電源電壓,使試電機的端電壓保持定值,并同時保持頻率 f2不變,被試電機在額定電壓、滿載電流下進行溫升試驗。在調節被試電機的負載時,如儀表指針擺動較大或被試電機和試驗電源設備的振動較大。應先降低副電源電壓,按另一個頻率 f2的值調整副電源機組的轉速,再行試驗。
上述是試驗中，疊頻電源由主電源、輔助電源、串接變壓器構成。
二WP4000變頻功率分析儀簡介

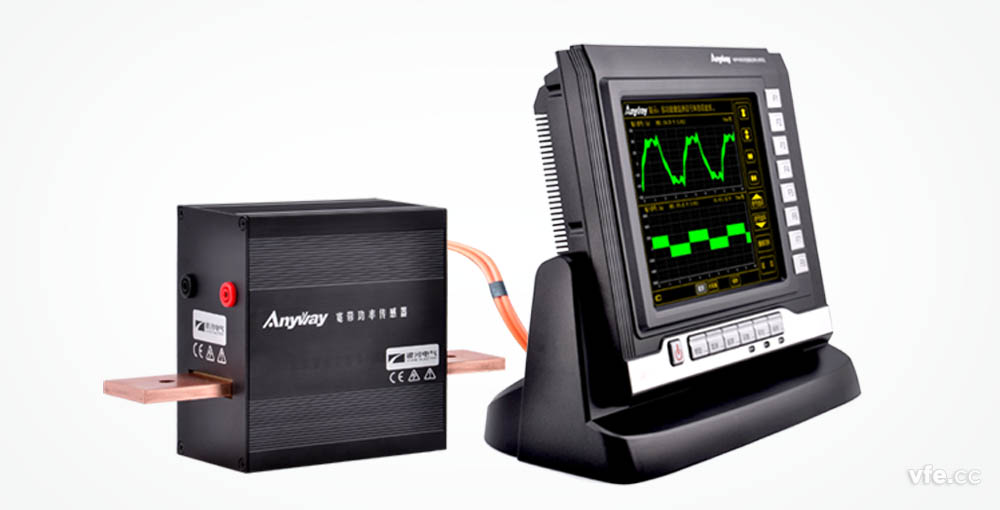

WP4000變頻功率分析儀一款基于光纖傳輸的
前端數字化儀器，已經廣泛應用在電機
試驗、水泵風機試驗、變頻器及變壓器等的檢試驗，可實現電壓1mV~15000V、電流100uA~7000A及功率等參量的直接測量及諧波分析。WP4000變頻功率分析儀是一款無縫量程轉換儀器，可以實現滿量程的高精度測量。由于疊頻溫升試驗電壓電流均波動比較大，如果頻繁的轉換量程會造成測量數據的不穩定而得不到準確的數據。無縫量程技術不僅很好的解決了轉換量程所造成的問題，還可以為節省大量大轉換開關柜及減少試驗占地場所。WP4000變頻功率分析儀
三WP4000變頻功率分析儀用于疊頻法溫升試驗的測量注意事項
1電壓、電流測量
疊頻溫升試驗電壓電流均波動較大，不可能獲得穩定的數據，建議采用有效值模式下開啟平均模式來獲取較為穩定的數據。
2頻率測量
頻率測量以過零檢測實現，異步電機疊頻溫升試驗時，由于副電源幅值較小，一般為主電源的10~20%，無論采用電壓或者是電流為個同步源信號，單一的頻率顯示并沒有實際意義。因為疊頻信號本身就是兩個頻率的疊加，關心的是電壓、電流有效值及有功功率，頻率不論是主頻率，還是幅頻率，都不能完整的反應信號特征。
四疊頻法溫升與直接負載法有什么不同
疊頻法溫升與直接負載法相比，一般溫升稍高。
具體原因在于各項損耗有所不同。總損耗越大，溫升必然越高。
1、鐵耗：磁通越大，鐵損越大，相同電壓時，頻率越低，磁通越大，疊頻法試驗時，定子電壓全波有效值等于額定電壓，但是，該電壓信號中包含了比額定頻率低的副電源頻率，因此，鐵損增加
2、風摩耗：轉速變化不大，影響忽略不計
3、定子銅耗：由于定子電流相同，該項的影響忽略不計
4、轉子銅耗：定子電流頻率變化，機械轉速基本恒定，因此，轉子頻率也必然變化，瞬時轉差率主要體現為增加，轉子銅耗增加。
5、雜散損耗：情況較復雜，學識有限，不作展開分析，該項應該影響較小。
疊頻法溫升試驗已經廣泛應用在大型異步電機型式試驗中，疊頻法溫升試驗有它的優勢之處，但是與傳統的直接負載法得出數據會有一些差異，這個需要我們在平時的試驗中把握好試驗規律，總結試驗結果，得出最為準確的試驗結論。
