現在生活中到處都需要使用電源適配器，手機、筆記本電腦、照相機、平板電腦等等都離不開電源適配器，電源適配器及充電器等外部電源的廣泛使用，為便攜式設備用戶提供了極大方便，但是我們很少關心電源適配器的電源轉換率到底有多高，到底我們該怎樣對電源適配器進行能效評測？

　　電源適配器從原理上來說由電源變壓器和整流電路組成，其輸出為標準的直流信號，測量比較簡單，可以采用DM4101直流功率測量子站進行測量Pout；輸入信號相對來說比較復雜，輸入側含有較大的諧波電流，普通工頻功率計滿足不了測量要求，必須變頻電量測試設備進行測量 ，可以采用DT數字變送器測量Pin。

DT數字變送器測量參數

　　第一通道：電壓測量

　　第二通道：電流測量

　　準確度：0.05% / 0.1%rd

　　電壓量程：1mV~1280V

　　電流量程：100uA~128A

　　頻率范圍 DC，0.1Hz~1500Hz

DM4101直流功率測量子站測量參數

　　電壓準確測量范圍：3V~750V

　　電流準確測量范圍：4mA~1A

　　電壓/電流測量精度：0.1%rd±0.1%fs

　　功率測量精度：0.2%rd±0.2%fs

　　電源適配器的效率Eff= Pout/Pin*100%  我們只要知道電源適配器的輸及功率Pin 及輸出功率Pout。

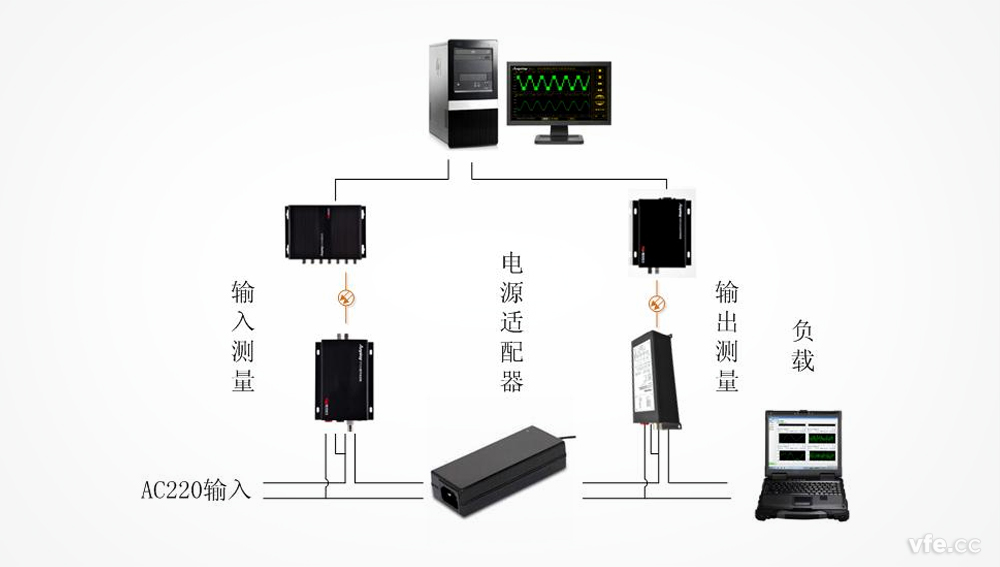

電源適配器測試原理圖

　　從電源適配器的原理圖中可以看出，將DT數字變送器的電流測量端串入電源適配器輸入端，電壓直測進行測量，再經過DH2000數字主機進行數據處理后，通過USB 通訊至上位機；同樣將DM4101直流功率測量子站的電流測量端串入電源適配器的輸出端，電壓直測進行測量，再經過DMC300數字主機進行數據處理后，通過USB通訊至上位機。上位機采集所有數據進行處理，以數據、圖形、波形等方式展現出來。
