三相異步電機試驗臺測試系統解決方案
- 瀏覽次數：15475次
- 發布時間：2014/6/30 15:12:11
- 作者：hb_yinhe
三相異步電機試驗臺是指為三相異步電機提供型式試驗及出廠試驗的電機試驗平臺，可以為試驗電機提供試驗需要的硬件平臺和軟件服務。整個試驗過程參照GB/T1032-2012三相異步電動機試驗方法，為試驗提供準確的試驗數據，是一套集測量技術、自動控制技術、計算機技術、電機檢測技術、電力電子技術等于一體的三相異步電機的綜合性試驗臺。
一三相異步電機試驗臺的設計依據和試驗項目
01三相異步電機試驗臺的設計依據
1、GB755-2008旋轉電機_定額和性能
2、GB755-2-2003旋轉電機(牽引電機除外)確定損耗
3、GB/T1032-2012三相異步電動機試驗方法
4、GB/T22670-2008變頻器供電三相籠型感應電動機試驗方法
5、GB/T25123.2-2010 電力牽引 軌道機車車輛和公路車輛用旋轉電機 第2部分：電子變流器供電的交流電動機
02三相異步電機試驗臺的試驗項目
空載試驗：（自動完成）
堵轉試驗：（人工輸入堵轉電流倍數，自動完成）
低頻堵轉試驗：（人工輸入堵轉電流倍數，自動完成）
負載試驗：（自動完成）
效率的確定 ：按照GB/T1032-2012規定的A、B、B1、E1、F1、G1、H法,共七種；（自動完成）。
變頻器供電電動機負載特性測定：（自動完成）
溫升試驗：
★直接負載法：對拖法（自動完成）
★等效負載法：降低電壓負載法、降低電流負載法、定子疊頻法。（自動完成）
最大轉矩的測定：（自動完成）
最小轉矩的測定：（自動完成）
T-N曲線的測定：（自動完成）包括：正向、反向曲線。加載時，最低轉速應＜2%Ne。
過轉矩試驗：（自動完成）
超速試驗：（自動完成）
耐壓試驗：(買方自備耐壓設備,人工完成，手動輸入)
短時升高電壓試驗：（自動完成）
絕緣電阻的測定：(買方自備絕緣電阻儀，人工試驗、手工輸入)
冷態直流電阻的測定：(買方自備直流電阻儀, 人工試驗、手工輸入)
二三相異步電機試驗臺需求分析
01主電量測試指標要求分析
本異步電機試驗臺建成后，可以滿足：
1、380V、690V、1140V、3kV、6kV、10kV三相異步電動機的型式試驗和出廠試驗；
2、普通異步電機，變頻異步電機，牽引異步電機的型式試驗和出廠試驗；
3、試驗最大容量為對拖2MVA、單機4MVA；
a、380V可滿足最小7.5kW，最大2MVA電機試驗
b、690V、1140V、3kV、6kV、10kV可滿足最大4MVA電機試驗
02主電量測試要求歸納
| 序號 |
參量名稱 |
幅值范圍 |
基波頻率范圍 |
| 變頻輸入測量 |
|
三相電壓 |
0~10000V |
0.1～150Hz |
|
三相電流 |
0~2200A |
0.1～150Hz |
| 變頻輸出測量 |
|
三相電壓 |
0~10000V |
0.1～150Hz |
|
三相電流 |
0~2200A |
0.1～150Hz |

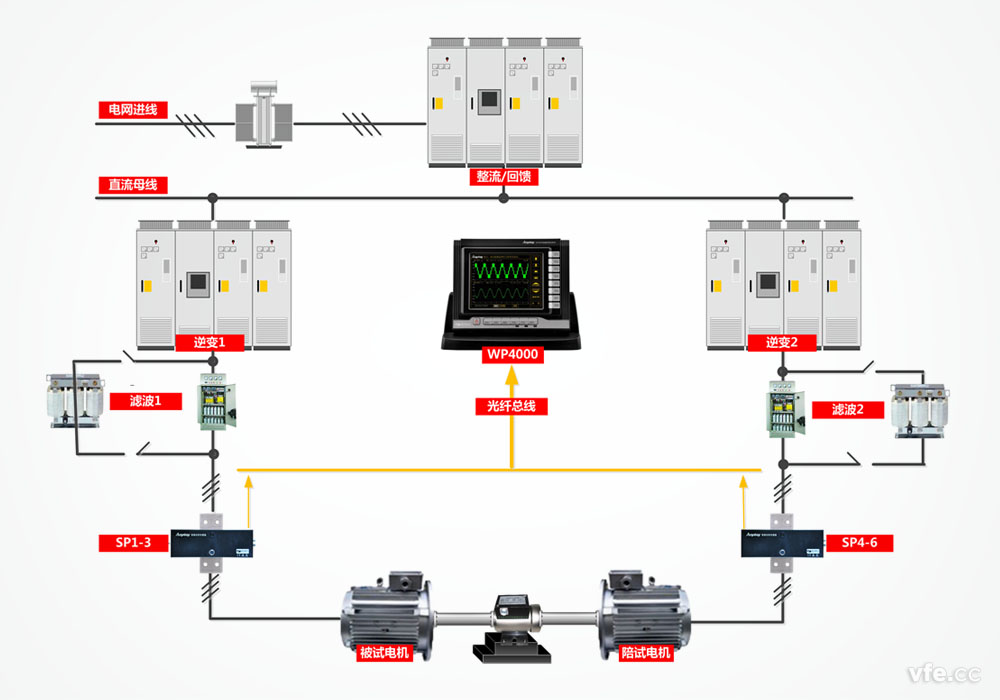

三三相異步電機試驗臺測試系統構成原理圖
三相異步電機試驗臺采用變頻器供電， 輸入可以通過開關來確定是否需要投入LC濾波器。采用同型號、同規格兩臺同步電動機以對拖的方式進行負載溫升試驗，SP1采用SP103152C*3變頻功率傳感器測量試驗電源的輸出電量，SP2采用SP103152C*3變頻功率傳感器測量陪試電源輸入電量。在被試機運行時，使陪試電動機作為負載作發電機運行， 將試驗能量回饋10kV電網。變頻功率傳感器通過光纖傳輸至WP4000變頻功率分析儀對應功率單元通訊接口。
變頻電機負載特性試驗要求最低頻率為3Hz或更低，額定頻率50Hz的變頻電機負載特性試驗最高試驗頻率為100Hz，考慮到不同基準頻率電機的試驗需要，測試系統的能夠準確測量的頻率范圍至少應滿足3~200Hz，本方案0.1Hz~400Hz考慮。即試驗站測試系統要求電壓在20V~13kV范圍內，電流在5A~3000A范圍內，頻率在0.1Hz~400Hz范圍內，功率因數在0.05~1范圍內均能準確測量。
三相異步電機試驗臺
四三相異步電機試驗臺系統測試設備選型
| 序號 |
設備名稱 |
用途 |
技術參數 |
數量 |
| 1 |
SP103252C |
變頻器輸入輸出電量測量 |
10000V/2500A |
6 |
| 2 |
WP4000-6功率分析儀 |
變頻器輸入輸出電量測量 |
6功率通道 |
1 |
五三相異步電機試驗臺測試系統特點簡述
三相異步電機試驗臺測試系統
采用的是WP4000變頻功率分析儀，其特點參考WP4000變頻功率分析儀的特點。
