產品概述

一概述

　　DC系列分布式I/O子站是基于前端數字化理念的DMC300分布式測控系統的重要組成部分，主要用于工業現場的各種開關控制及開關、輔助觸點等的回檢或其它低速各種開關量的檢測，可作為各類遠程監控系統的終端。

　　DC系列分布式I/O子站的輸入、輸出、電源、通訊線路之間均建立了高可靠的電氣隔離，確保子站的安全使用，并可有效的抑制各種電磁干擾。

　　通訊系統采用光纖傳輸，具有最強的抗干擾能力。

　　每個DC系列分布式I/O子站包含獨立的電源、通訊系統及微處理器，每個子站的獨立性較強，一個子站損壞并不影響其它任何子站的正常運行。

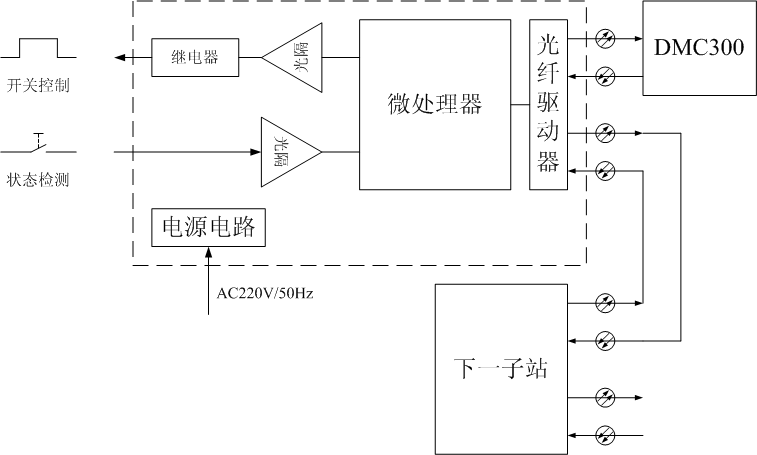

二原理框圖

　　DC系列分布式I/O子站的工作原理如下圖所示：



選型及應用

一命名規則

4通道開關量檢測4通道繼電器控制模塊：

二常用子站列表



性能參數

一電氣隔離

　　輸入信號與電源之間1500Vrms隔離；
　　光纖輸出與輸入及電源之間110kV隔離。

二電磁兼容性

　　數字量傳輸，具有較強的抗干擾能力。
　　當輸出采用光纖傳輸時，傳輸不受電磁干擾的影響。

三獨立性

　　各子站使用獨立的電源、通訊系統及微處理器，每個子站的獨立性強，一個子站損壞不影響其它任何子站的正常運行。
　　主機可實時顯示在線終端，對故障終端提示故障信息。

四通訊協議

　　采用獨有的、適用于同步高速采樣的AnyBus異步串行通訊協議。

---
