AnyWay變頻功率標準源
一AnyWay變頻功率標準源－概述

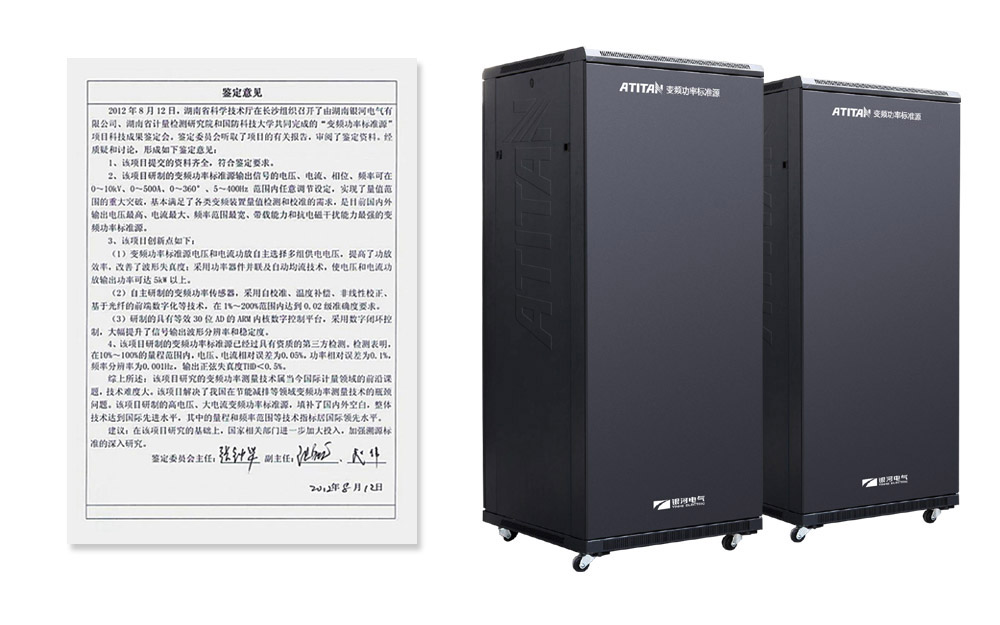

AnyWay變頻功率標準源是湖南銀河電氣有限公司聯合國防科技大學、湖南省計量檢測研究院，在多年從事以變頻電量的特性、應用與測量為主要研究對象的科研與實踐探索中，融合當今世界最先進的測量與控制理論，順應迫在眉睫的社會應用需求，以最前沿的技術和工藝手段研制而成的一種變頻電量量值溯源系統核心裝置。通過了國家級科技成果鑒定。國家變頻電量計量測量儀器計量站獲得國家質檢總局批準落戶我公司，產品檢定規程與制造標準即將納入省標、國標體系。二AnyWay變頻功率標準源－產品特征
三AnyWay變頻功率標準源－第三代標準源特征

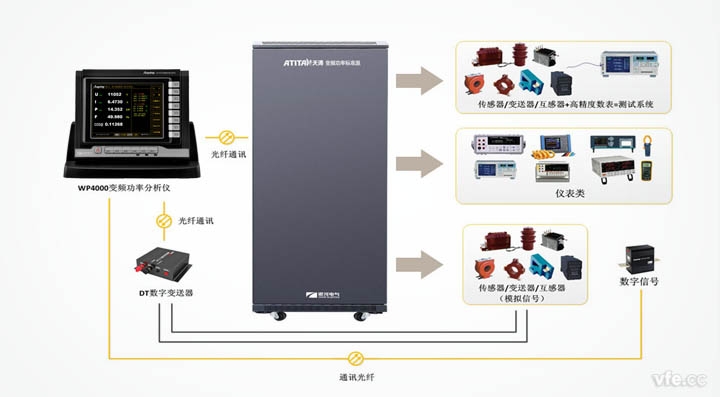

四AnyWay變頻功率標準源－應用
五AnyWay系列變頻功率標準源-運行要求
| 工作電源 | 工作溫度 |
推薦工作溫度范圍 |
預熱時間 |
安全工作的最大相對濕度（非凝結） |
儲存時最大相對濕度（非凝結） |
工作海拔高度 |
| AC220V±10% | 16°C~30°C |
16~30℃ | 15min | 80% | 95% | ≯2000m |
六AnyWay變頻功率標準源－特點
1卓越的電壓電流輸出能力與品質
AnyWay系列變頻功率標準源采用了以數字電子技術為主導的設計理念，突破了傳統標準源輸出能力的限制，能夠提供高達10kV和1000A的電壓和電流輸出，其基本準確度為0.05%，且電壓和電流的幅值、頻率以及兩者之間的相位角均獨立可調。其構建的變頻電量量值溯源系統可實現高電壓、大電流的變頻電量變送器/傳感器的直接量值溯源。| 輸出能力 | 電壓 | 電流 | 頻率 |
| 進口 | 0~1008V | 0~80A | 16~850Hz |
| 國產 | 0~1000V | 0~100A | 40~70Hz |
| AnyWay | 0~10kV | 0~1000A | 1~1000Hz |
2周到安全的防護措施
● 檢定/校準過程中AnyWay變頻功率標準源輸出高電壓信號，產品通過下述方式確保您安全操作：3優異的電壓電流驅動負載能力
AnyWay系列變頻功率標準源能夠保證在重負荷情況下依然給出您需要的輸出電壓電流。電壓通道輸出容量可達500VA，電流通道輸出容量可達3000VA。可滿足各類電量傳感器/變送器或儀表的量值溯源需要。4支持單相到多相系統的量值溯源
AnyWay系列變頻功率標準源為單相系統，當您的校準通道需求發生變化時，可以采用多臺AnyWay系列變頻功率標準源通過同步主從控制方式增加輸出相數，最多可擴展至六相。其基本技術指標不會因為輸出相數的增加而發生變化。是構建多相變頻電量測量儀器量值溯源系統的理想選擇。5友好的用戶圖形界面
AnyWay系列變頻功率標準源系統控制程序基于Windows操作系統，人機界面友好，您可以使用儀器上的按鍵進行操作，也可以使用外部擴展的鍵盤和鼠標進行操作。6優良的電磁兼容性能
AnyWay系列變頻功率標準源始終貫徹電磁兼容理念，采用優良的屏蔽接地工藝、合理的濾波措施、基于光纖傳輸?shù)臄?shù)字化閉環控制等消除外部干擾的影響，為整個標準源的輸出穩定性和EMC性能提供了可靠保障。
7性能參數
| 項目 | 技術指標 | |
| 通用技術指標 | 達到標稱精度預熱時 使用環境溫度濕度 供電電壓 |
30min 16℃~30℃、80% AC220V±10% |
| 頻率技術指標 | 頻率準確度 頻率設置分辨率 |
10ppm AC220V±10% 0.01Hz |
| 電壓、電流技術指標 | 輸出范圍 輸出容量 準確度 穩定度 波形失真 電壓諧波最大數量 電流諧波最大數量 |
電壓通道：1%~100%fs 電流通道：1%~100%fs 電壓通道：<500VA 電流通道：<3kVA 0.05級 0.01%（3min） <0.5% 100次諧波以內 100次諧波以內 |
| 功率技術指標 | 相角設置范圍 相角準確度 相角設置分辨率 功率準確度 |
0~359.9°A 0.02° 0.01° 0.1級（功率因數>0.8） |
8型號列表
| 型號 | 電壓范圍（V） | 電流范圍（A） | 頻率范圍（Hz） | 準確度 | 穩定度 |
| AT102101 | 10～1000 | 1～100 | 40～65 | 0.05% | 0.01% |
| AT102501 | 10～1000 | 5～500 | 40～65 | 0.05% | 0.01% |
| AT102102 | 10～1000 | 10～1000 | 40～65 | 0.05% | 0.01% |
| AT103101 | 100～10000 | 1～100 | 40～65 | 0.05% | 0.01% |
| AT103501 | 100～10000 | 5～500 | 40～65 | 0.05% | 0.01% |
| AT103102 | 100～10000 | 10～1000 | 40～65 | 0.05% | 0.01% |
| AT102101-W | 10～1000 | 1～100 | 1～1000 | 0.05% | 0.01% |
| AT102501-W | 10～1000 | 5～500 | 1～1000 | 0.05% | 0.01% |
| AT102102-W | 10～1000 | 1～1000 | 1～1000 | 0.05% | 0.01% |
| AT103101-W | 100～10000 | 1～100 | 1～1000 | 0.05% | 0.01% |
| AT103501-W | 100～10000 | 5～500 | 1～1000 | 0.05% | 0.01% |
| AT103102-W | 100～10000 | 10～1000 | 1～1000 | 0.05% | 0.01% |
