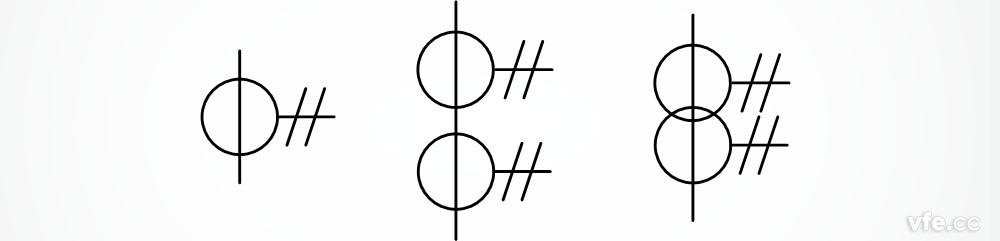

圖中，圓圈代表電流互感器的二次繞組，垂直線段代表互感器一次繞組，對于穿心式電流互感器，一次繞組實際由一次電纜或銅排替代。右側兩根斜線代表二次繞組輸出的兩根線。

　　在集成電氣一次系統(tǒng)圖上，人們常用圓圈代表電流互感器的繞組，一個圓圈代表一個繞組，如果有二個圓圈連排，就說明該電流互感器有二個繞組，如果有三個圓圈連排，就說明該電流互感器有三個繞組。

　　上圖中，中間和右側兩個圖例均包含兩個圓圈，均表示兩個二次繞組的互感器。中間圖例兩個圓圈有不重疊，表示兩個二次繞組均有各自的鐵芯，即：包含兩個鐵芯和二次繞組。右側圖例兩個圓圈重疊，表示兩個二次繞組公用一個鐵芯，即：包含一個鐵芯和兩個二次繞組。

　　一般有二個繞組的電流互感器，一個繞組用于測量或計量，一個繞組是P級精度的，用于保護；有三個繞組的電流互感器，一般一個繞組用于計量，一個繞組用于測量，一個繞組是P級精度的，用于保護；四個繞組的電流互感器一般是一個繞組用于測量，一個繞組用于計量，另外二個繞組是P級精度的，都用于保護。

　　以上是最常用的電流互感器符號，更多電流互感器符號參考：電流互感器符號大全　　

---
