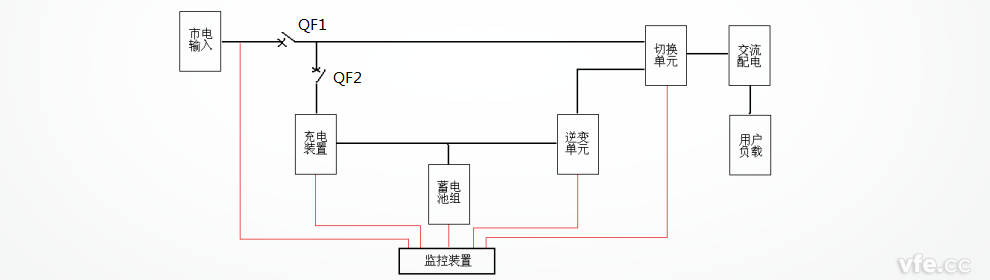

圖1 EPS電源系統工作原理框圖

二、 EPS特點

　　1） 安全可靠：市電與密封蓄電池進行能量轉換，采用安全可靠的控制技術、電子技術、實時監測蓄電池技術等使EPS產品安全可靠。

　　2） 高速度和高效率：可迅速啟動的節能運行模式，市電正常時可由市電直接供電，市電故障時EPS立即轉為蓄電池逆變供電，速度快、效率高。

　　3） 自動化和智能化：采用現代的數字信號處理技術使EPS應急電源的數字化、信息化和智能化程度大大提高。

三、 EPS和UPS的異同

　　1） 相同點

　　a) 當市電異常時，兩者都能給負載提供不間斷電源。

　　2） 不同點

　　a) 結構區別：在線式UPS電網輸入側加入功率因數校正環節（PFC）來對電流進行控制，使網側電流跟蹤電位相位，提高網側輸入的功率因數，同時消除對電網諧波污染，提高電能質量，達到清潔使用電能的目的。而EPS電網輸入側沒有功率因數校正環節。

　　b) 輸出區別：EPS主要作為電源的應急保障，所帶負載有感性負載、容性負載及非線性負載等各種各樣復雜的負載，在過負載的情況下能長時間正常運行，適應各種惡劣的環境條件，所以EPS輸出抗過載能力強，動態性能突出。UPS供電對象主要是計算機、計算機網絡系統或者其他電力電子設備，輸出的電壓正弦波形和動態調整精度比EPS好。

　　c) 功能區別：EPS只具備持續供電功能，除特殊場合的應用對逆變切換時間具有要求外，一般對逆變的切換時間沒有要求，在市電和蓄電池逆變器輸出之間切換供電，電能利用率高。而UPS輸出穩定的正弦波電壓，由于負載允許斷電時間短，所以切換時間快。

　　d) 應用領域的不同：EPS主要用于工業、商業、國防、民用等領域的消防行業，作為第二或第三電源使用。UPS一般用于計算機、服務器、網絡等供電質量要求較高的負載。

四、 EPS的應用

　　EPS應急電源是電源行業中的一種新型電源產品，大量應用在建筑電氣和工業電氣等備用電源設計中，由于EPS應急電源具有管理智能化、使用壽命長、過載能力強、保護功能完善、無排氣、無噪聲等優勢，尤其在消防應用中的方便性、環保性、高效性等優勢體現得很明顯，因此在建筑電氣的消防負載供電設計中，傳統的壁掛式應急燈、發電機組及雙路市電供電的雙電源切換裝置迅速被EPS應急電源所代替。
