定義
數字式儀表是指將壓力、電量、流量、溫度等傳感器或變送器輸出的模擬量電信號經過模／數轉換（ADC）取樣和量化，轉化為相應的數字信號，再對數字信號進行編碼、傳輸、存儲、數據處理和顯示的儀表。
1、模數轉換：把被測量模擬信號表示形式轉換為數字表示形式
2、數模轉換：把被測量數字信號表示形式轉換為模擬表示形式。
3、線性轉換：每個輸出值改變量與其相應輸入值改變量的比值為常數的轉換。
4、非線性轉換；每個輸出值改變量與其相應輸入值改變量的比值不為常數的轉換。
5、轉換速率：在一定時間間隔內進行的模數或者數模轉換的次數與該時間間隔之比。
6、轉換時間：模擬到數字或數字到模擬的轉換持續時間。
7、讀出時間：在儀器連續操作時輸出可讀取的時間。（一般情況下，指在最大轉換率時讀出時 間。）
8、溢出：當輸出信息的數值超出能夠顯示或表示的最大值時發生的狀況。
9、輸出狀態：在讀出時間內可得到的一組電信息或可視信息。
10、表示單元值：兩個相鄰輸出狀態間的最小差。
11、代碼轉換器：把信息按照給定編碼的表示轉換為按照另一編碼的表示的器件。

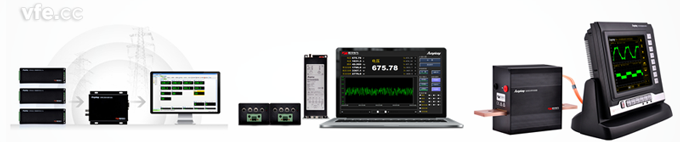

銀河數字式儀表
數字顯示儀表常見的類型有機械式和電子式兩類：
1、機械式數字顯示儀表
采用齒輪等機械傳動裝置,將檢測儀表和字輪式數字顯示器聯接起來，由機械聯動來反映被測變量的變化，實
現位移、轉速和流量等變量的數字顯示。如機械式里程表。
2、電子式數字顯示儀表
由晶體管和集成電路等元件構成的電子式儀表。
這類儀表按輸入信號形式分為電壓型和頻率型兩類。
1、準確度高：如現代數字電壓表測量直流的準確度可以達到滿刻度的0.001％，甚至更高。數字式頻率的準確度
可以達到1×10-9。
2、輸入阻抗高：吸收被測量功率很少。如在現代的數字電壓表中，基本量限的輸入阻抗高達25000MΩ。
3、沒有讀出誤差：由于測量結果直接以數字形式給出，所以示數讀出方便，沒有讀數誤差。
4、測量速度快：數字電壓表的最高測量速度可達每秒鐘幾萬到幾十萬次。
5、靈敏度高：現代積分式數字電壓表的分辨率可達0.01μV。
6、數字儀表操作簡單：測量過程自動化，可以自動地判斷極性、切換量限。目前，帶有微機處理器的數字儀表
具有自動校零、自動校準、補償非線性和提供自動打印及數碼輸出等功能。
7、可方便地與計算機配合：數字儀表可以通過輸出接口把測量結果直接送給計算機，以便進一步計算和控制。
