電氣間隙

瀏覽次數：21305次
發布時間：2015/4/28 15:26:19
作者：銀河電氣

定義

《GB 4943.1-2011信息技術設備安全第1部分:通用要求》定義：
電氣間隙是指在兩個導電零部件之間和導電零部件與設備界面之間測得的最短空間距離。

不同國家標準對電氣間隙的定義

01GB 8898-2001音頻、視頻及類似電子設備安全要求

　　電氣間隙是指在兩個導電零部件問在空氣重的最短距離。

02GB 4706.1-2005 家用和類似用途電器的安全第1部分:通用要求

　　電氣間隙是指兩個導電部件之間，或一個導電部件與器具的易觸及表面之間的空間最短距離。

03GB 9706.1-1995醫用電氣設備第一部分:安全通用要求

　　電氣間隙是指兩個導電部件之間的最短空氣距離。

04GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求第1部分:通用要求

　　電氣間隙是指兩個導電零部件在空氣中的最短距離。

05GB/T 16935.1-2008 低壓系統內設備的絕緣配合第1部分：原理、要求和試驗

　　電氣間隙是指兩個導電零部件在空氣中的最短距離。

電氣間隙的基本要求

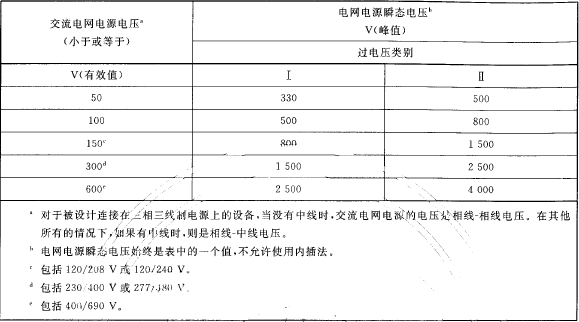

　　電氣間隙的尺寸應當確保過電壓、包括可能進入設備的瞬態電壓和可能在設備內部產生的峰值電壓不會擊穿該電氣間隙。電氣間隙的大小和老化現象無關。電氣間隙能承受很高的過電壓，但當過電壓值超過某一臨界值后，此電壓很快就引起電擊穿，因此在確認電氣間隙大小的時候必須以設備可能會出現的最大的內部和外部過電壓（脈沖耐受電壓為依據）。在不同場合使用同一電氣設備或運用過電壓保護器時所出現的過電壓大小各不相同。因此根據不同的使用場合將過電壓分為Ⅰ至Ⅳ四個等級。

影響電氣間隙的因素

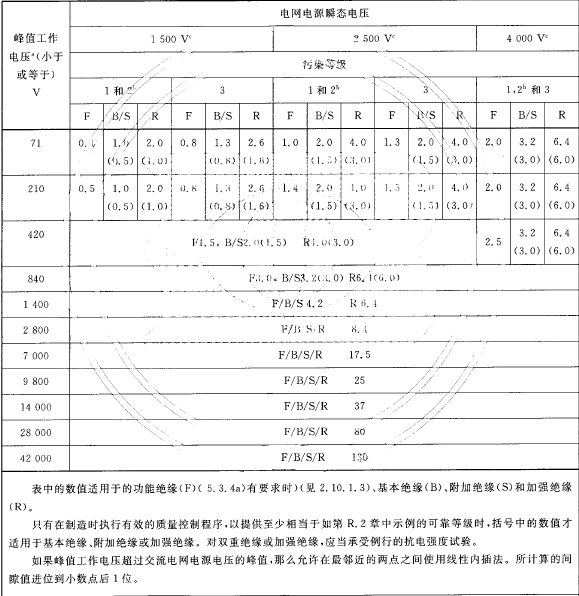

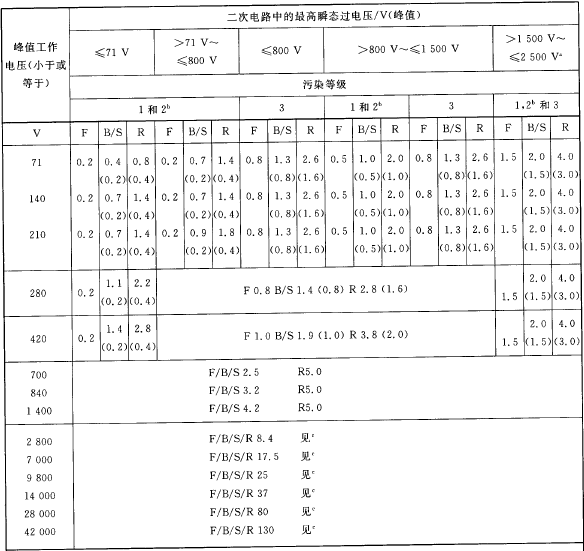

01功能絕緣的沖擊耐受電壓對電氣間隙的影響

　　基本絕緣、附加絕緣和加強絕緣的沖擊耐受電壓要求不同電氣間隙要求不同。

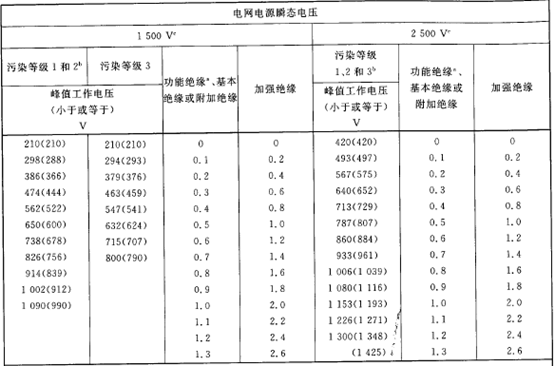

02穩態耐受電壓和暫時過電壓對電氣間隙的影響

　　再現峰值電壓、電場條件不同電氣間隙要求不同。

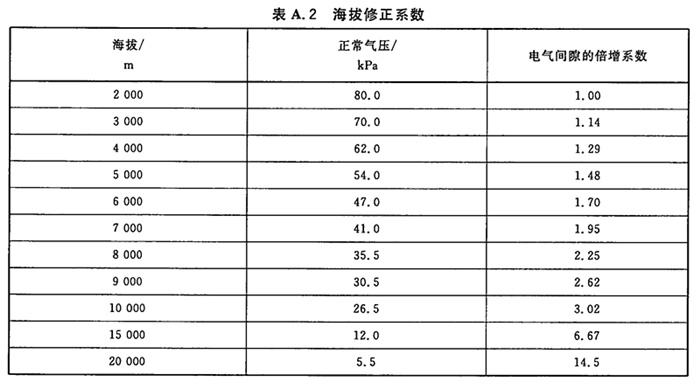

03海拔對電氣間隙的影響

　　不同的海拔設備的耐受電壓能力不一樣。在不同海拔高度，對電氣間隙的要求值不同。對適用于在海拔2000m以上5000m以下使用的設備，電氣間隙的要求值應對應海拔5000m的要求，即乘以GB/T16935.1 中對應海拔高度5000m的倍增系數1.48 ，也即將標準中的要求值乘以l.48; 對預定僅在海拔2000 m 以下使用的設備，電氣間隙的要求值應對應海拔2000m 的要求，即乘以 GB/T 16935. 1 中對應海拔高度2000 m 的倍增系數1，也即直接采用標準中的要求值。在海拔5000m以上使用的設備，其最小電氣間隙應當乘以 GB/T16935.1 的表 A.2 給出的倍增系數。
