隔離變壓器
- 瀏覽次數：11970次
- 發布時間：2015/5/14 17:05:54
- 作者：銀河電氣
隔離是指變壓器原副邊繞線圈之間是電絕緣的。變壓器的隔離是隔離原副邊繞線圈各自的電流。隔離有很多種，對于低壓常見的變壓器主要是金屬繞線圈外面敷上絕緣漆，然后原副邊繞線圈繞在一閘鐵心上組成一個變壓器。這種變壓器的繞線圈使用的導線很多人就叫其“漆包線”。原因就是那層絕緣漆。這時原副邊就是靠那層漆絕緣的，即隔離的。
隔離變壓器的原理與普通干式變壓器相同，也是利用電磁感應原理，主要隔離一次電源回路，二次回路對地浮空，以保證用電安全。

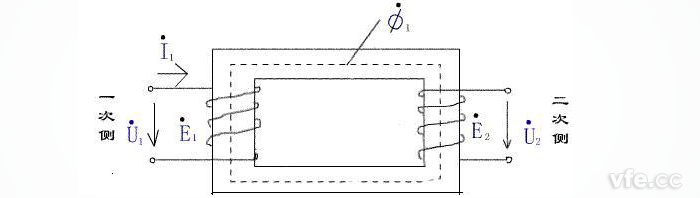

現以單相雙繞組變壓器為例闡明其變壓器的原理，如圖所示：當一次側繞組上加上電壓U1時，流過電流I1，在鐵芯中就產生交變磁通?1，這些磁通稱為主磁通，在它作用下，兩側繞組分別感到電勢E1，E2，感到電勢公式為：
E=4.44fN?m
式中：
E--感應電勢有效值
f--頻率
N--匝數
?m--主磁通最大值
當二次繞組與一次繞組匝數有差異，感應電勢E1和E2大小也不同，當略去內阻抗壓降后，電壓U1和U2大小也就不同。
當變壓器二次側空載時，一次側僅流過主磁通的電流(I0)，這個電流稱為勵磁電流。當二次側加負載流過負載電流I2時，也在鐵芯中產生磁通，力圖改變主磁通，但一次電壓不變時，主磁通是不變的，一次側就要流過兩部分電流，一部分為勵磁電流I0，一部分為用來平衡I2，所以這部分電流隨著I2變化而變化。
一般變壓器原、副繞組之間雖也有隔離電路的作用，但在頻率較高的情況下，兩繞組之間的電容仍會使兩側電路之間出現靜電干擾。為避免這種干擾，隔離變壓器的原、副繞組一般分置于不同的心柱上，以減小兩者之間的電容；也有采用原、副繞組同心放置的，但在繞組之間加置靜電屏蔽，以獲得高的抗干擾性。
靜電屏蔽就是在原、副繞組之間設置一片不閉合的銅片或非磁性導電紙，稱為屏蔽層。銅片或非磁性導電紙用導線連接于外殼。有時為了取得更好的屏蔽效果，在整個變壓器，還罩一個屏蔽外殼。對繞組的引出線端子也加屏蔽，以防止其他外來的電磁干擾。這樣可使原、副繞組之間主要只剩磁的耦合，而其間的等值分布電容可小于0.01pF，從而大大減小原、副繞組間的電容電流，有效地抑制來自電源以及其他電路的各種干擾。
1、變壓器起電氣隔離作用，除了可以保護設備，還可以保護人身安全！隔離危險電壓，避免一些事故的發生。所謂保護人身安全，即對操作此設備的人的一個保護。因?yàn)楦綦x變壓器的電動勢是通過二次感應獲得，與一次側(與大地形成回路)不形成一個回路，因此不會造成觸電。
2、隔離變壓器輸出輸入電容耦合小，對由于閃電、放電、電網切換、電機啟動和其它電網燥聲引起的干擾更具有抑制作用，是比較有效的電源噪聲抑制器，從這點看隔離變壓器更具有保護設備的作用。
3、由于次級不和地相連，次級任一根線與地之間沒有電位差，減少了各種雜波和干擾，使用安全，常用作維修電源(注意：隔離變壓器的功率一定要大于所維修電器的功率)，起保護、防雷、濾波作用。
4、隔離變壓器的一次側和二次側兩個線圈沒有直接的電氣連接，通過磁場來進行電-磁-電的轉換，這樣一來，就可以通過一次側中的三相繞組的三角形接法使一次側中的奇次諧波在一次側繞組中形成環流，不會流到二次側，這樣電網中的有害諧波將會減小。
5、電壓變換功能，可以做升壓、降壓變壓器使用。
3
隔離變壓器應用注意事項
我國的供電系統在供給低壓用戶時，一般采取三相四線制，中性線接地，通俗點，就是到居民家的電線,一根是相線(火線)，里另一根是零線，它是和大地同地位，當人體由于觸及熱底板時,就會使電流通過人體，和大地構成回路，造成觸電危害，如果使用隔離變壓器,就會安全些，因?yàn)槌跫壓痛渭壥峭ㄟ^磁場交換能量,沒有物理上的硬連接，就算人體觸及帶電的物品,也會因?yàn)槿梭w和大地同地位，而使帶電部位的電位為低電位，不會引起觸電危害。
使用合理變壓器隔離后也不等于絕對安全,因?yàn)樽儔罕葹?比1(或者較小)的隔離變壓器的輸出電壓可能會高于36V，當你同時接觸兩根線時，任會有電流流過你的人體。
使用隔離變壓器要注意兩點：
1：變壓器的次級兩端都不能接地。
2：人體不能同時觸及次級兩端，否者，就有觸電的危險。
