一雙通道旋轉變壓器的組成

　　旋轉變壓器廣泛應用于角度位置的測量，對于航空航天、船舶、兵器、精密機械等需求高精度控制的領域，雙通道旋轉變壓器應運而生。

　　雙通道旋轉變壓器由單對極旋轉變壓器和多級旋轉變壓器組合構成(基本都為正余弦旋轉變壓器)，設計在同一套定、轉子鐵心中，而分別有自己的單極繞組和多極繞組。其中的單對極(兩極)旋轉變壓器因為測量精度低，被稱為粗通道、粗機，多級旋轉變壓器因為測量精度高，被稱為精通道、精機。通過粗機、精機組合完成360°機械角度的高精度測量，它可以使檢測角度位置精度從角分級提高到角秒級。雙通道旋轉變壓器電氣原理圖如圖1所示。

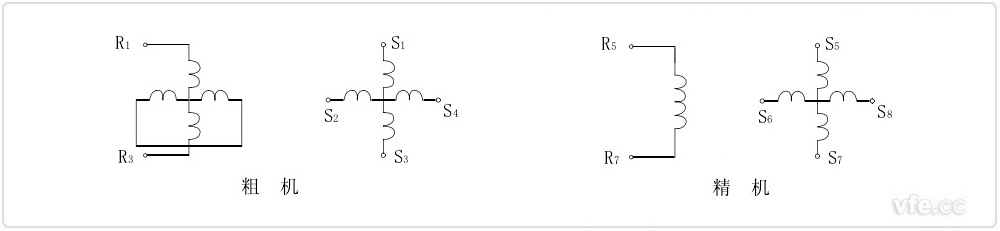

　　圖1 雙通道旋轉變壓器電氣原理圖

　　R1R3為粗機原邊勵磁輸入，S2S4 、S1S3是粗機副邊正余弦電壓輸出。R5R7為精機原邊勵磁輸入，S6S8、S5S7是精機副邊正余弦電壓輸出。

二雙通道旋轉變壓器高精度的原理

　　多對極旋轉變壓器和單對極旋轉變壓器的工作原理一樣，只是輸出電壓的周期不同而已。例如單對極旋轉變壓器和P對極旋轉變壓器，當轉子旋轉一周360°時，單對極旋變輸出電壓的周期為360°，P對極旋變輸出電壓的周期為360°/P。也就是說，轉子旋轉的機械角度θ，精機輸出信號的電氣角度為Pθ。

　　即：電氣角=極對數P*機械角θ

　　多極旋轉變壓器把電氣角度放大了P倍，提高了對轉子旋轉角度的分辨率，這樣就大大提高了由多極旋變組成的雙通道轉變壓器測角精度。

三雙通道旋轉變壓器電壓輸出方程

　　當原邊勵磁電壓為Um時(粗機、精機共勵磁輸入)。

　　粗機副邊輸出電壓：

　　US1S3=K1*Um* cosθc

　　US2S4=K1*Um* sinθc

　　精機副邊輸出電壓：

　　US5S7=KP*Um* cosPθj

　　US6S8=KP*Um* sinPθj

　　θc為粗機測量角度；

　　θj為精機測量角度；

　　K1為粗機變壓比；

　　KP為精機變壓比；

　　一般粗機、精機變壓比K1=KP。

　　粗角度位置測量由單對極旋轉變壓器完成，精角度位置測量由多極旋轉變壓器完成，當轉子旋轉時，粗、精機副邊的輸出電壓是一個與原邊勵磁電壓相同頻率的信號，其幅值隨著定、轉子之間角度變化呈正余弦變化。

四雙通道旋轉變壓器的檢驗

　　按照國家標準提供的試驗方法，一般需要選頻電壓表、相敏指零儀、寬頻電流表、感應分壓器、可調電阻、可調電容、移相器、功率表等電參數測試儀表，還需要陪試的旋轉變壓器。

　　雙通道旋轉變壓器的測量精度高，對檢試驗需求的儀器儀表提出了更高的要求。

　　AnyWay DH2000/RE1正余弦旋轉變壓器綜合測試儀，告別紛繁復雜的傳統儀器，即可實現標準規定的所有試驗，并可自動出具試驗報告和合格判定。

　　圖2 DH2000/RE1正余弦旋轉變壓器綜合測試儀

---
