直流電流互感器

　　直流電流互感器原理示意圖

　　直流電流互感器也稱磁調制原理互感器，是一種很常用的直流電流互感器，它于1936年由德國克萊麥爾(Cramar)教授研制成功，它是利用被測直流改變帶有鐵芯扼制線圈的感抗，間接地改變輔助交流電路的電流，從而來反映被測電流的大小。

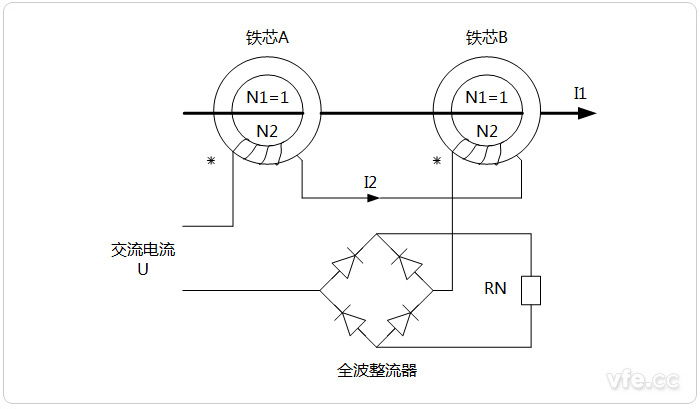

　　如上圖直流電流互感器原理示意圖所示，圖中A與B是兩個相同但各自獨立的鐵心。直流大電流I1流過兩個初級繞組(即圖中的穿通導線，相當于初級N1=1匝)，兩鐵心上的次級繞組均為N2匝，以相反極性串接，由正弦波交流電源供電。隨著電源電壓極性交替變換，兩鐵心將輪流處于深飽和與非飽和狀態。在理想條件下，電源電壓U與負載電阻RN上電壓之差，由非飽和鐵心上的次級繞組承擔，并有N1I1=N2I2或I1/I2=N2/N1(I2為次級電流)，即I2和I2與匝數有反比關系。I2經整流后，可用直流電流表讀出，或利用負載電阻RN上的電壓降計算出。

　　直流電流互感器性能穩定，與分流器相比功率消耗小，能承受較大的負載。主要缺點是線性度差，二次電流紋波較大，在量程50%以下難以滿足準確度的要求，它只能測量直流，且一次電流通入時要求方向正確，否則二次將輸出錯誤的數值。另外，這種直流互感器雖可做成一次電流穿心式互感器，對于有些情況的一次系統安裝不便。
