根據《JJF 1559-2016變頻電量分析儀校準規范》對變頻電量分析儀電流校準方法的規范，電流的校準方法包括標準源法和標準表法，實際使用時，可以根據情況選擇合適的方法進行實驗。實際實驗時可以根據實際情況選擇合適校準方法進行。

一變頻電量分析儀電流校準校準點選擇

　　在分析儀電流量程范圍內(包括量程上限值在內)均勻選取不少于5個電流校準點，多電流量程分析儀的各量程不少于2個點，優先選擇滿量程、1/2量程、1/3量程;電流信號頻率選擇不少于3個點，優先選擇上限頻率、下限頻率和參考頻率或者典型頻率。

二變頻電量分析儀電流校準標準源法

　　校準接線如圖1 所示。

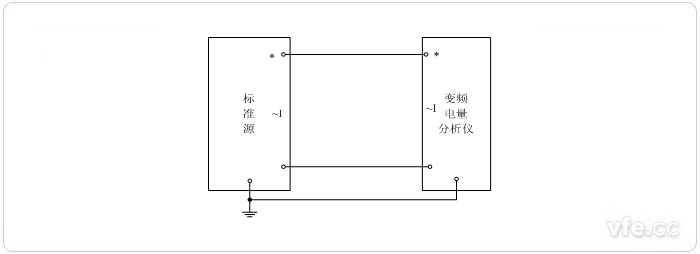

圖1 標準源法電流校準接線圖

　　調節標準源的電流、頻率輸出至校準點，讀取標準源輸出電流值IS和被校分析儀電流示值IX，則被校分析儀電流示值絕對誤差按式(1)計算。

　　        (1)

　　相對誤差按式(2)計算。

　　        (2)

　　式中：

　　——分析儀電流測量顯示值，A;

　　——電流標準值，A。

三變頻電量分析儀電流校準標準表法

01校準點電流在標準電流表量程范圍內

　　校準接線如圖2 所示。調節信號源的電流、頻率輸出至校準點，讀取標準電流表示值IS和被校分析儀電流示值IX，則被校分析儀電流示值誤差按式(1)、式(2)進行計算。

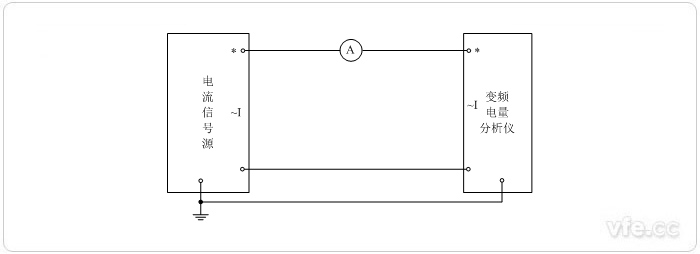

圖2標準表法電流校準接線圖

02校準點超出標準電流表量程

　　采用分流器或電流互感器擴展標準電流表量程的校準接線如圖3、圖4所示。調節信號源的電流、頻率輸出至校準點，讀取標準表示值為AS和被校分析儀電流示值IX，則被校分析儀電流示值絕對誤差按式(3)計算。

　　        (3)

　　相對誤差按式(4)計算。

　　        (4)

　　式中：

　　IX ——分析儀電流測量顯示值，A;

　　KI ——標準分流器的分流比值，A/V、A/A;

　　AS ——標準分流器輸出值，V、A。

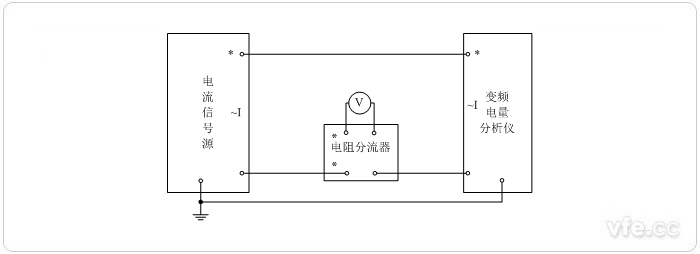

圖3 電阻分流器擴展量程(V—標準電壓表)

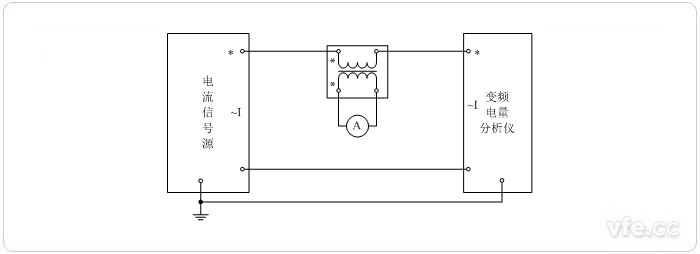

圖4 電流互感器擴展量程(A—標準電流表)

　　《JJF 1559-2016變頻電量分析儀校準規范》的頒布，規范了變頻電量分析儀電流校準的方法，標準源法和標準表法兩種國標校準方法在實際應用中，根據實際情況選擇相應的項目和方法。

---
