磁浮懸浮控制器檢測試驗平臺是由湖南銀河電氣有限公司研發，是具備快速檢測懸浮控制器性能和診斷懸浮控制器故障雙重功能的專用設備。能夠對懸浮控制器功能進行檢測，其中包括：懸浮控制器小控制計算機的功能檢測和懸浮控制器斬波器的功能進行檢測等。懸浮控制器檢測試驗平臺通過負載機柜可以實現對懸浮控制器的起浮、降落和懸浮功能進行檢測。

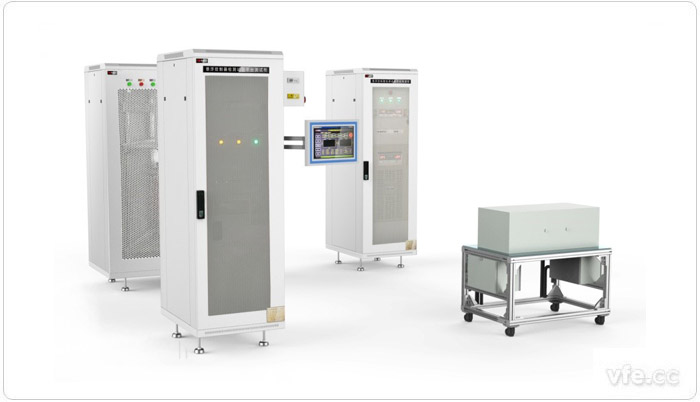

懸浮控制器檢測試驗平臺效果圖

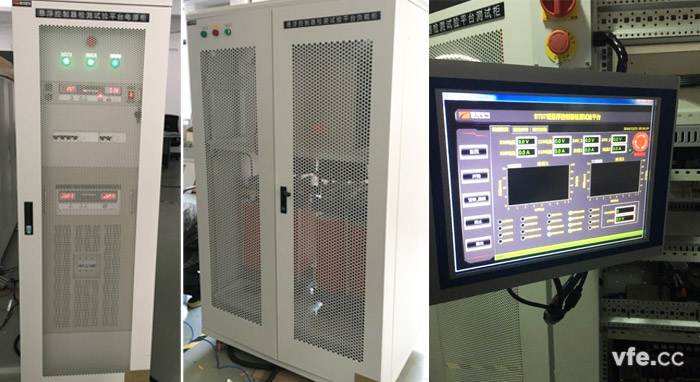

懸浮控制器檢測試驗平臺實物圖

一懸浮控制器檢測試驗平臺系統構成

　　懸浮控制器檢測試驗平臺由電源柜、負載柜、測試柜、測試臺架組成，并完成檢測、診斷、顯示等功能。

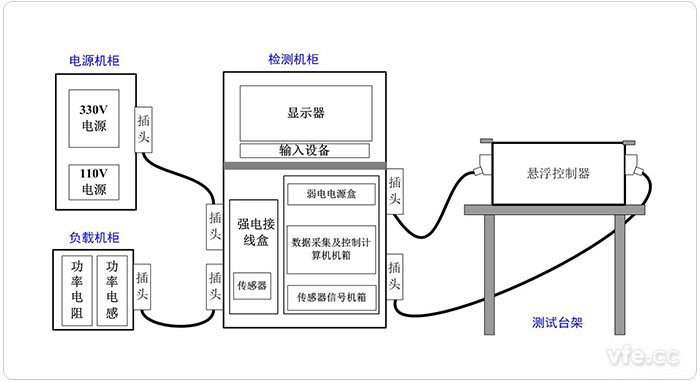

　　懸浮控制器檢測試驗平臺整體布局如下圖所示。

懸浮控制器檢測試驗平臺系統構成

二懸浮控制器檢測試驗平臺參數

序號	名稱	參數
1	設備總功率	32kVA
2	溫度范圍	0℃～+40℃
3	測試柜外廓尺寸	1800mmX600mmX800mm
4	測控柜重量	≤250kg
5	電源柜外廓尺寸	1800mmX600mmX800mm
6	電源柜重量	≤300kg
7	負載柜外廓尺寸	1800mmX1100mmX800mm
8	負載柜重量	≤750kg

三懸浮控制器檢測試驗平臺功能

01檢測功能

　　懸浮控制器檢測試驗平臺能夠對懸浮控制器功能進行檢測，其中包括：懸浮控制器小控制計算機的功能檢測和懸浮控制器斬波器的功能進行檢測等。懸浮控制器檢測試驗平臺通過負載機柜可以實現對懸浮控制器的起浮、降落和懸浮功能進行檢測。

02診斷功能

　　懸浮控制器檢測試驗平臺實現的故障診斷功能包括：板卡故障；主接觸器故障，充電電路故障，IGBT故障，PWM波故障；保護功能故障(對330V電源故障、傳感器故障、加速度計故障等不能正確指示)；控制器CAN通訊和以太網通訊故障。

---
