水泵試驗是水泵生產的重要環節，是檢驗水泵加工制作組裝和性能質量的有效手段，所以必須保證水泵試驗在一個試驗裝置、測試設備、試驗條件比較完善、穩定、安全、可靠的狀態下進行，以保證水泵試驗工作的順利進行，并取得性能參數的真實、準確、可靠。下面本文就依據相關標準要求對水泵試驗平臺要求、構成、操作等進行詳細介紹。

一水泵試驗平臺依據

　　水泵試驗平臺一般需要滿足以下一種或多種泵類型進行測試：包含各類離心泵、潛水泵、混流泵、軸流泵、旋渦泵、液下泵、螺桿泵等。試驗平臺中可測試泵驅動機構有單相交流電機、三相交流電機、直流電機、高壓電機、同步電機、變頻電機等。水泵試驗平臺搭建主要包括以下標準，其他試驗項目或要求可依據具體的技術協定確定。

　　◆ GB/T 3216回轉動力泵水力性能驗收試驗

　　◆ GB/T 12785潛水電泵試驗方法

　　◆ GB/T 9064螺桿泵試驗方法

　　◆ GB6245消防泵

　　◆ JB/T 8092小型潛水電泵

　　◆ JB 5118污水污物潛水電泵

　　◆ JB/T 10601旋渦式自吸電泵

　　◆ JB8091螺桿泵試驗方法

二水泵試驗平臺主要測試項目

　　水泵試驗平臺主要完成流量、轉速、電流、功率、壓力(揚程)、效率、溫升等特征參數測試。試驗平臺測試項目包括泵的性能試驗、汽蝕試驗、噪聲與振動試驗、泄漏試驗、軸承溫升試驗、運轉試驗以及電機的空載試驗、負載試驗、溫升試驗、堵轉試驗等。

三水泵試驗平臺要求

　　◆ 完成水泵檢測試驗時試驗平臺的基本要求，因此水泵試驗平臺應當依據相應標準、實現各類泵及潛水電機試驗過程的參數自動采集和計算；

　　◆ 所有水泵檢測試驗過程中檢測測量參量，包含電壓、電流、功率、流量、壓力、溫度等參數測量精度必須滿足國家標準要求或用戶技術要求；

　　◆ 對于綜合寬功率范圍水泵試驗平臺，應當充分考慮被測設備在寬幅值范圍內精度保障措施，可以采用多量程換擋技術，但必須保證換擋過程中數據測量的連續性及操作便捷性；

　　◆ 隨著變頻調速技術的應用，現場電磁環境更加復雜，構件水泵實驗平臺必須充分考慮現場的電磁干擾選擇良好電磁兼容性能的測量儀器設備，優先考慮數字量傳輸的測量儀器；

　　◆ 根據試驗項目要求，對試驗數據進行最佳擬合度擬合、曲線外推和內插，并繪制各種試驗工作特性曲線；

　　◆ 依據相應標準或用戶協定的技術指標參數，對泵的性能合格與否進行自動判定；

　　◆ 整個實驗平臺應當實現系統用戶管理(用戶自定義和增減)、試驗操作記錄與查詢；

　　◆ 隨著人工成本的日益增加，現在的生產廠商越來越傾向于自動化測試系統，因此，水泵實驗平臺需實現試驗過程的手動開環控制、半自動開環控制、全自動閉環控制；

　　◆ 按照相關試驗標準要求進行優化的配電系統、管路系統定制設計，提供標準操作臺或個性化定制操作臺；

　　◆ 依據行業標準及客戶要求，個性化定制各格式(WORD/EXCEL/PDF)試驗報告，并實現試驗報告的一鍵式生成和打印；

　　◆ 自動建立試驗數據庫(配置存儲單元)，支持隨時對歷史數據進行查詢、統計、更改，并可實現二次調用、簡單修改后重新進行曲線擬合和試驗報告輸出。

四水泵試驗平臺構成

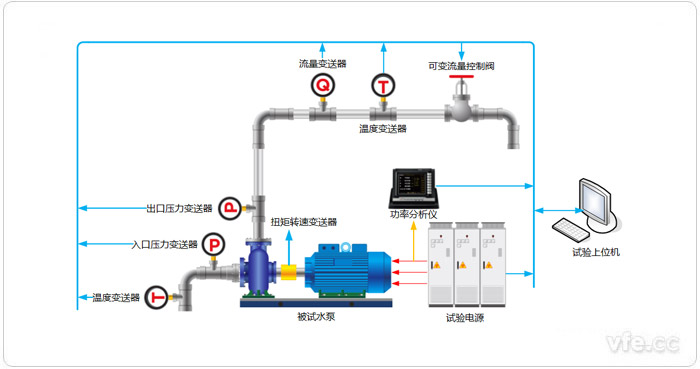

圖示1：水泵試驗平臺構成拓撲圖

　　如上圖水泵試驗平臺構成拓撲圖所示，水泵試驗平臺主要由被試水泵、試驗電源、功率分析儀、試驗上位機、壓力變送器、流量變送器、溫度變送器、可變流量控制閥、扭矩轉速變送器等設備組成。

　　整個水泵試驗平臺配備有適合于各種水泵測試的多功能泵參數測量儀及配套軟件。相關溫度、壓力、電量、流量等變送器等可測量水泵的三相交流電壓、電流、功率、電網頻率、轉速，泵的進、出口壓力、溫度以及流量等參數，亦即包括了試驗所需的其他各個參數。

　　上位機通過控制試驗電源及流量控制閥，控制水泵工作在不同的工況下;所有測試儀器設備通過有效通訊端口將測試數據統一傳輸至試驗上位機，上位機進行分析處理，出具完整的試驗報告。

　　水泵電機的軸功率輸出一般有電測法及扭矩法兩種測量方式，電測法主要是通過輸入電參量測量、轉速測量、溫度測量等實時測量及經典的損耗分析模型來進行軸功率的測量;扭矩法則是通過直接的扭矩轉速測試，再通過扭矩轉速直接計算出電機的軸功率。在很多難以安裝扭矩轉速傳感器的情況下采用電測法是一個不錯的選擇，一套完整的電測法軸功率測試設備可以滿足水泵測試所有電參量的測試分析要求。

五水泵試驗平臺特點

　　● 摒除傳統中控室的大量二次儀表、按鈕，采用模塊化設計，所有數據采集、控制操作通過中心控制器、在計算機上實現“一鍵式”操作；

　　● 水泵試驗平臺采用優質的自動化控制系統，可實現整個水泵實驗項目的自動測試，并且，將所有測試數據進行擬合，繪制工作特性曲線，直接輸出測試報告；

　　● 采用先進的Anyway系列變頻功率測試系統，可有效滿足復雜電磁環境下寬幅值、寬頻率范圍高精度的測試需求；

　　● 本套水泵試驗平臺，可依據要求選擇扭矩法、簡化電測法或電測損耗分析法原理實現各類型、各規格泵的型式試驗和出廠試驗；

　　● 水泵試驗平臺所有操作均提供操作提示和幫助，每一個安全數據監控測量環節均配置數據監控報警以及記錄功能；

　　● 整個試驗平臺為模塊式設計，人機接口友好、功能強、自動化程度高，條理清晰，調試和維護方便。

---
