光耦合器般由三部分組成：光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管(LED)，使之發出定波長的光穿過透光絕緣層，被光探測器接收而產生光電流，再過進步放大后輸出。這就完成了電光電的轉換，從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。又由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。

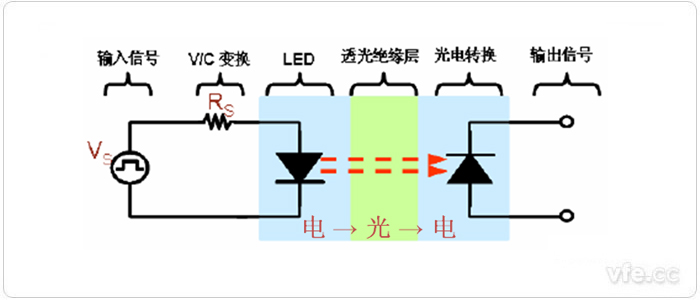

光耦合器原理圖

01按封裝形式

　　可分為同軸型，雙列直插型，TO封裝型，扁平封裝型，貼片封裝型，以及光纖傳輸型等。

02按光路徑分

　　可分為外光路光電耦合器(又稱光電斷續檢測器)和內光路光電耦合器。外光路光電耦合器又分為透過型和反射型光電耦合器。

03按輸出形式分

　　● NPN三極管輸出型，其中包括交流輸入型，直流輸入型，互補輸出型等。

　　● 光敏器件輸出型，其中包括光敏二極管輸出型，光敏三極管輸出型，光電池輸出型，光可控硅輸出型等。

　　● 邏輯門電路輸出型，其中包括門電路輸出型，施密特觸發輸出型，三態門電路輸出型等。

　　● 達林頓三極管輸出型，其中包括交流輸入型，直流輸入型。

　　● 低導通輸出型(輸出低電平毫伏數量級)。

　　● 功率輸出型(IGBT/MOSFET等輸出)。

　　● 光開關輸出型(導通電阻小余10Ω)。

04按速度分

　　可分為低速光電耦合器(光敏三極管、光電池等輸出型)和高速光電耦合器(光敏二極管帶信號處理電路或者光敏集成電路輸出型)。

05按傳輸信號分

　　可分為數字型光電耦合器(OC門輸出型，圖騰柱輸出型及三態門電路輸出型等)和線性光電耦合器(可分為低漂移型，高線性型，寬帶型，單電源型，雙電源型等)。

06按隔離特性分

　　可分為普通隔離光電耦合器(一般光學膠灌封低于5000V，空封低于2000V)和高壓隔離光電耦合器(可分為10kV，20kV，30kV等)。

07按工作電壓分

　　可分為低電源電壓型光電耦合器(一般5～15V)和高電源電壓型光電耦合器(一般大于30V)。

08按通道分

　　可分為單通道，雙通道和多通道光電耦合器。

01在邏輯電路上的應用

　　光電耦合器可以構成各種邏輯電路，由于光電耦合器的抗干擾性能和隔離性能比晶體管好，因此，由它構成的邏輯電路更可靠。

02作為固體開關應用

　　在開關電路中，往往要求控制電路和開關之間要有很好的電隔離，對于一般的電子開關來說是很難做到的，但用光電耦合器卻很容易實現。

03在觸發電路上的應用

　　將光電耦合器用于雙穩態輸出電路，由于可以把發光二極管分別串入兩管發射極回路，可有效地解決輸出與負載隔離地問題。

04在脈沖放大電路中的應用

　　光電耦合器應用于數字電路，可以將脈沖信號進行放大。

05在線性電路上的應用

　　線性光電耦合器應用于線性電路中，具有較高地線性度以及優良地電隔離性能。

06特殊場合的應用

　　光電耦合器還可應用于高壓控制，取代變壓器，代替觸點繼電器以及用于A/D電路等多種場合。
