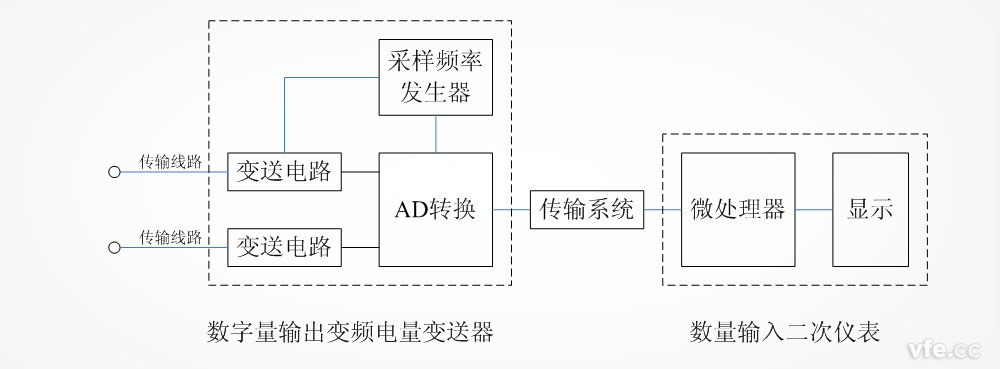

上圖所示為變頻電量分析儀的通用框圖，依據所采用的技術，圖中列出的所有部件并非均不可缺少。如有需要，圖中的變送電路可以包含各種進行電壓、電流變換的模擬量輸出的傳感器或變送器。圖中的傳輸系統用于傳輸數字信號，可以是儀器內部的連線，也可以外部的連線，外部連線可以是電纜或光纖或無線傳輸系統，采用電纜或光纖或無線傳輸系統時。分析儀在結構上一般包括三個部分：傳輸系統之前的數字量輸出變頻電量變送器（包含變頻電壓變送器、變頻電流變送器或二者的組合）、電纜或光纖或無線傳輸系統、傳輸系統之后的數字量輸入二次儀表。

---
