一般分為型式試驗和出廠試驗。具體內容可分為常規檢查和電氣性能試驗。常規檢查包括外觀檢查、功能檢查等。重點講一下電氣性能試驗。

　　1、輸入電參數測試

　　額定輸入電壓、額定輸入電流、額定輸入功率、有功功率、功率因數、各次諧波、總諧波失真等。
　　變頻器輸入電參量的特點是電流波形為非正弦波，尤其是二極管整流的變頻器。對測試設備要求較高，測量方法應采用真有效值。

　　2、輸出電參數測試

　　額定輸出電壓、最高連續輸出電壓、額定電流、過載電流、額定功率、額定功率因數、輸出頻率范圍、各次諧波含量、總諧波失真等。
　　試驗時，一般采用電機為負載。變頻器的輸出電流一般高次諧波含量較小，而變頻器輸出的電壓一般是低次諧波含量較小，高次諧波含量豐富；另外，不同變頻器又有不同的特點，如永磁直驅風力發電機變頻器基波頻率較低；牽引變頻器開關頻率較低，低次諧波較高等。對變頻測試設備要求較高。

　　3、效率測試

　　在設計范圍內，選擇多點頻率、同時測量變頻器的輸入功率和輸出功率，計算變頻器的效率。
　　由于變頻器效率一般較高，輸入或輸出測試精度均會對變頻器效率產生明顯的影響。效率測試試驗一方面對測試設備精度要求較高。另一方面，由于實際試驗時，輸入和輸出功率都存在一定程度的波動，因此，同步測量及平均或積分功能顯得異常重要。最好是一套變頻測試系統就能完成輸入輸出功率的同步測試。如果通道數不夠，也需采取合理的同步措施。

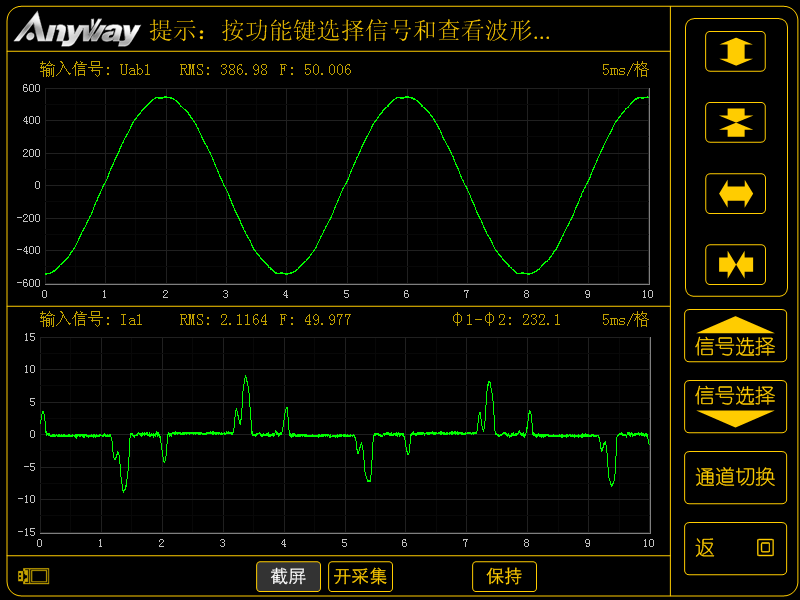

　　變頻器的輸出波形大家較熟悉，下圖是6脈整流變頻器的輸入電壓和電流波形圖，供參考。

---
