一、定義

　　變頻功率標準源是一種可變頻率的電壓、電流信號發生裝置。該裝置可獨立調節電壓、電流的幅值及兩者的相位差。該裝置還包括一個可準確測量電壓、電流、頻率及電壓電流合成的虛功率的標準表，標準表的示值作為比較參考標準，實現以變頻電量為主要測量對象的各種測量裝置/系統的校準和檢定。作為一種計量標準器具，其計量學特性須滿足相關計量法規的要求。

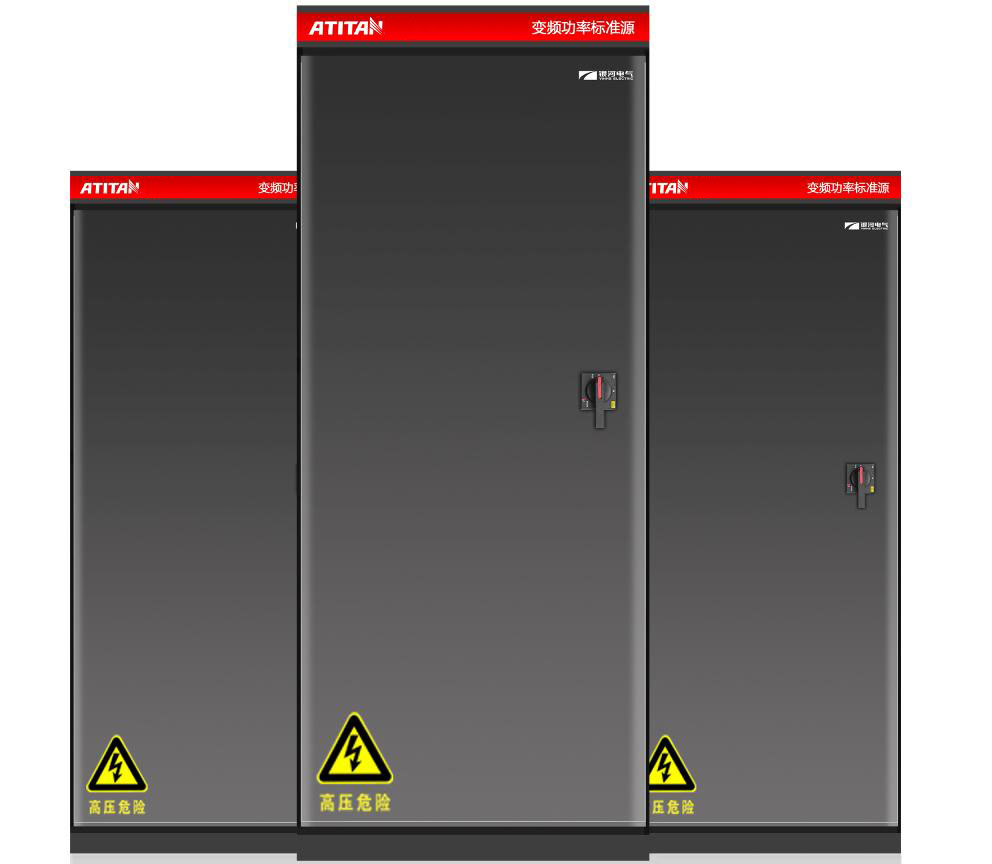

ATITAN系列變頻功率標準源

二、背景

　　銀河電氣長期專業從事變頻電量測試、測量產品的開發與應用。其AnyWay變頻功率測試系統在電機、風機、水泵、風力發電、軌道交通、電動汽車、變頻器、特種變壓器、熒光燈、LED照明等領域取得了驕人的成績，并多次在國內著名企業如南車、湘電、上科院等組織的與國外著名品牌產品的現場對比測試中獲得用戶好評。
　　隨著變頻電量測試產品市場占有率的日益攀升，銀河電氣沒有因滿足而停下探索的腳步。因?yàn)椋y河電氣深深意識到：
　　國內、國際上對于變頻電量測試、計量仍處于無標準可依、無源可溯的地步。
　　還有眾多的用戶仍被某些進口品牌的片面的、局部的高精度指標所迷惑，不顧需求，盲目追求品牌。甚至有　　用戶認為，進口品牌無需計量，國產品牌必須提供檢定證書。
　　建立、健全變頻電量量值溯源體系，是為國產品牌提供一個與進口品牌公平、公正競爭的平臺，為變頻技術及節能改造持續、有序、健康發展亟待解決的問題。更是我國在國際上、在變頻改造、節能減排指標評價中提高話語權的需要。
　　銀河電氣的想法，得到了湖南省質量技術監督局領導的高度認同與支持。為此，銀河電氣聯合湖南省計量檢測研究院和國防科學技術大學踏上了“變頻功率標準源”研發的漫漫征程…
　　1、2009年12月 第一代變頻功率標準源的研發成功；
　　2、2011年06月 第二代變頻功率標準源的研發成功；
　　3、2012年06月 第三代變頻功率標準源的研發成功；
　　4、2012年08月 第三代變頻功率標準源通過科技成果鑒定。
　　變頻功率標準源鑒定會上，以張鐘華院士領銜的專家組成員肯定了“變頻功率標準源”的命名方式，成果匯報會上，國家質量技術監督檢驗檢疫總局總工程師劉卓慧女士表示，“變頻功率標準源”項目屬于國家節能減排重點工程的重要組成部分。

ATITAN變頻功率標準源技術鑒定會

三、技術參數

　　第三代變頻功率標準源的主要技術指標：

　　電壓輸出范圍：1kV～10kV；

　　電流輸出范圍：50A～500A；

　　相位輸出范圍：0～360°；

　　頻率輸出范圍：5～400Hz；

　　電壓相對誤差：0.05%；

　　電流相對誤差：0.05%；

　　功率相對誤差：0.1%；

　　頻率輸出分辨率：0.001Hz；

　　正弦失真度THD：0.5%。

四、應用前景

　　電機和電機系統是重要的耗能設備，其耗電量占全社會耗電總量的60%。在“十二五”期間，我國將廣泛推行變頻電機改造，要實現電機運行效率提高2%至3%、電機年節能量達到300億千瓦時的目標。要實現這一目標，變頻功率、變頻能量的測量能力是關鍵。湖南省是“變頻電量傳感器”、“變頻電量測量?jī)x器”的研究、生產和運用最為集中的地區，也是開展變頻電量計量研究最早的地區。“變頻功率標準源”這一成果為開展變頻電量計量工作打下了良好的基礎。



---
