一、諧波電壓因數（HVF）概述
諧波電壓因數是指對電源電壓波形的正弦性的度量，是電壓波形中基波及各次諧波有效值加權平方和的平方根值與整個波形有效值的百分比 ，又稱為HVF值。主要用于旋轉電機測試領域知識。
二、諧波電壓因數（HVF）計算
國家標準《GB 755-2008 旋轉電機定額和性能》對諧波電壓因數測量有明確的計算公式，如下：
UHn---諧波電壓的標幺值（以額定電壓Un為基值）；
n---諧波次數（對三相交流電動機不包含3及3的倍數）；
m=13；
對于供電電壓的諧波電壓因數應不超0.02。
三、諧波電壓因數（HVF）與諧波含量的區別
兩者都反映信號的諧波含量（HC），但是，計算方式有所不同，主要體現在諧波的加權系數及關心的諧波次數上。
UHC關鍵在于加權系數λn的數值獲取。標準中提供了部分頻率的加權系數，對于基波頻率不是50Hz的信號，大部分頻率的諧波標準中沒有提供，需要自己采用插值運算獲取。
四、WP400變頻功率分析儀諧波電話因數（HVF）的測量
大多電機檢測測量設備未提供THF指標。WP4000變頻功率分析儀能夠在檢測的同時運算并顯示電機試驗國家標準中定義的THF、HVF、K、THD、HC等指標。

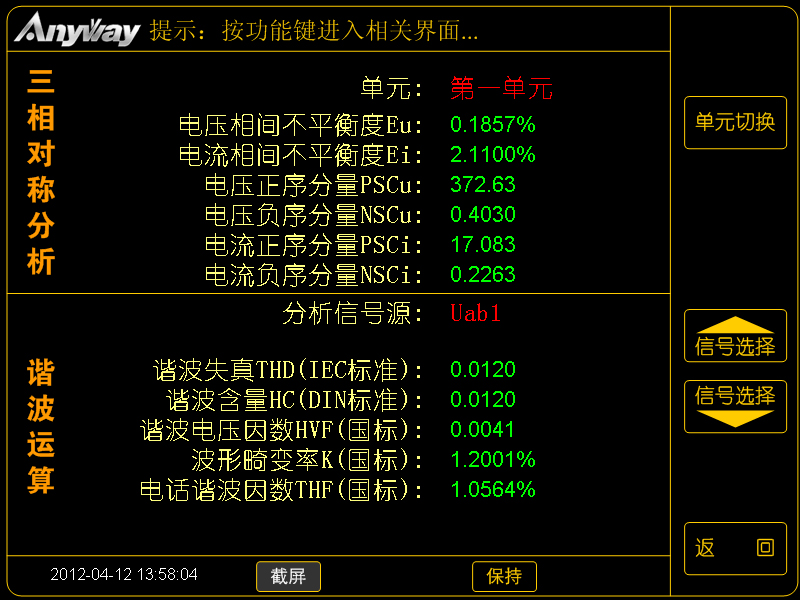

WP4000變頻功率分析儀測量諧波電壓因數
WP4000變頻功率分析儀測量電源質量計算公式
