由于大量變頻器和分斷開關的使用，使得工業現場電磁干擾越來越嚴重，處于復雜電磁環境下的現場測量極易受到現場電磁干擾的而影響測量的精度,而基于DM300分布式測控系統的光纖功率表可以解決信號傳輸過程中信號的干擾和損耗。

一基于DM300分布式測控系統的光纖功率表的特點

1抗干擾能力強

　　此光纖功率表采用基于光纖的前端數字化技術，將分布式測控子站置于被測點附近，在測量前端將模擬信號轉換成數字信號，經過光纖傳輸至上位機避免了被測信號和控制信號在源頭引入的噪聲干擾及數據傳輸中的傳導干擾，從而大幅提升了測量準確度和控制可靠性。

2獨立性強

　　光纖功率表中DMC300分布式測控系統的分布式測控子站采用模塊化結構，獨立性強。維護、改進升級等不影響系統其它部分，易于拆裝，便于計量溯源。

3可擴展性強

　　基于DM300分布式測控系統的光纖功率表可以任意擴展成單相數字功率表（一個電量測量子站即可）、三相數字功率表（兩個或者三個電量測量子站）甚至是多相數字功率表（多個電量測量子站），采取子站間光纖同步技術可以輕松實現多個子站的同步測量；

4安全性能好

　　光纖功率表采取光纖隔離技術，實現模擬信號與數字信號的光電隔離，安全性能極高；

二基于DM300分布式測控系統的光纖功率表的性能指標

　　由DMC300分布式測控系統構成的數字功率表主要是由DMC300分布式測控系統中的電量測量子站組成。DMC300分布式測控系統中的電量測量子站是一種基于光纖通訊的前端數字化功率測量單元，可以實現頻率為5～400Hz正弦電參量的高精度測量。
　　DMC300分布式測控系統中的電量測量子站有DM4103-1、DM4103-2、DM4104-1、DM4104-2四種型號提供選擇，每種子站的測量量程不同，具體參考DM系列分布式測試子站（選型及應用）：
光纖功率表具體參數為：
　　頻率范圍：5~400Hz
　　電壓準確測量范圍：0.5V~1000V
　　電流準確測量范圍：4mA~6A
　　電壓/電流測量精度：0.1%rd±0.1%fs
　　功率測量精度：0.2%rd±0.2%fs

三基于DM300分布式測控系統的光纖功率表的應用

　　將DMC300分布式測控系統中的電量測量子站置于測量前端測量電壓電流模擬信號，電量測量子站將測量的模擬信號經過測量、處理以及光電轉換成光纖數字信號，再經過光纖通訊至上位機，在上位機接口處由光纖轉換器轉換成RS232信號或者其他串口信號進入上位機進行數據分析和處理。

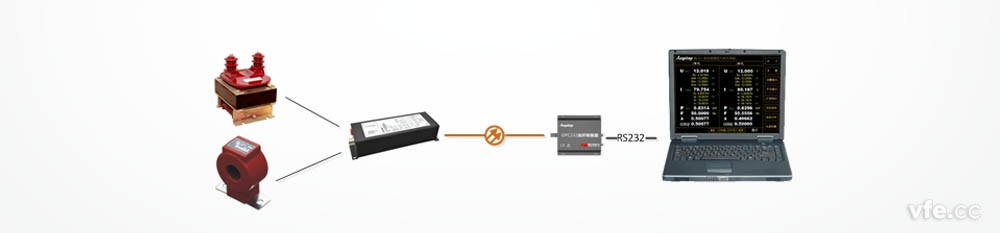

下面是一個單相光纖數字功率表測量過程圖：

基于DM300分布式測控系統的單相光纖功率表

　　對于測量來說，任何一個干擾都有可能對測量結果造成極大影響，而且現場的干擾很難避免和屏蔽，光纖是基本不受干擾的傳輸介質，采用光纖作為傳輸介質的光纖功率表是復雜電磁環境下的實現高精度無擾測量的最合適的選擇，傳輸介質光纖化也將是以后現場儀表儀器發展中解決干擾問題的最合適的選擇。



---
