變頻器系統應用環境越來越復雜，為了保證變頻器系統可靠的運行我們常常在其輸入輸出側接入電抗器。實踐證明，在變頻器系統輸入輸出側接入合適的電抗器可以有效地防止因操作交流進線開關而產生的過電壓和浪涌電流對它的沖擊，還可以減少變頻器系統產生的諧波對電網的污染，提高變頻器的功率因數。

1、變頻器系統配套使用的三種電抗器

01進線電抗器

　　進線電抗器又稱電源協調電抗器，用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷，有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。

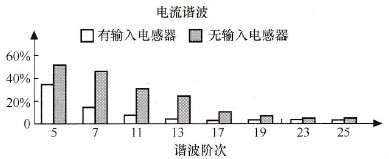

圖示：6脈沖整流器安裝與未安裝電抗器的比較

02直流電抗器

　　直流電抗器接在變頻系統的直流整流環節與逆變環節之間，主要用途是將疊加在直流電流上的交流分量限定在某一規定值，保持整流電流連續，減小電流脈沖值，使逆變環節運行更穩定及改善變頻器的功率因數。

03輸出電抗器

　　輸出電抗器接在變頻器輸出端與負載（電機）之間，主要作用是補償長線（50-200m）分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗，有效抑制dv/dt。減低高頻漏電流，起到保護變頻器，減小設備噪聲的作用。電容器在補償功率的時候，往往會受到諧波電壓和諧波電流的沖擊，造成電容器損壞和功率因數降低，為此，需要在補償的時候進行諧波治理。

2、需要安裝進線電抗器的場合

　　進線電抗器既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染，當電源容量很大時，更要防止各種過電壓引起的電流沖擊，由于它們對變頻器內整流二極管和濾波電容器都是有害的。因此接進進線電抗器，對改善變頻器的運行狀況是有好處的。根據運行經驗，在下列場合一定要安裝進線電抗器，才能保證變頻器系統可靠的運行。
　　1）電源容量為600kVA及以上，且變頻器安裝位置離大容量電源在10m以內。
　　2）三相電源電壓不平衡率大于3％。
　　3）其它晶閘管變流器與變頻器共用同一進線電源，或進線電源端接有通過開關切換以調整功率因數的電容器裝置。

3、進線電抗器容量的選擇

　　進線電抗器的容量可按預期在電抗器每相繞組上的壓降來決定。進線電抗器壓降不宜取得過大，選取壓降過大會影響電機轉矩，一般選擇壓降為岡側相電壓的2%～4%。在較大容量的變頻器中如75kW以上可選用10V壓降。

4、電抗器電感量的測量

01直流電抗器電感量確定

　　鐵芯電抗器的電感量和它的工作狀況有很大關系，而且是呈非線性的，所以應盡可能使電抗器處于實際工作條件下進行丈量。在電抗器上分別加上直流電流Id與交流電流I～，用電容C=200μF隔開交直流電路，測出LDC兩真個交流電壓U～與交流電流I～。

02交流電抗器電感量確定

　　帶鐵芯的交流電抗器的電感量不宜用電橋丈量，由于測電感電橋的電源頻率一般是采用1000Hz，因此測電感電橋只可用于測量空心電抗器。
　　對于用硅鋼片疊制而成的交流電抗器，電感量的丈量可用工頻電源的交流電壓表——電流表法丈量，通過電抗器的電流可以略小于額定值。

---
