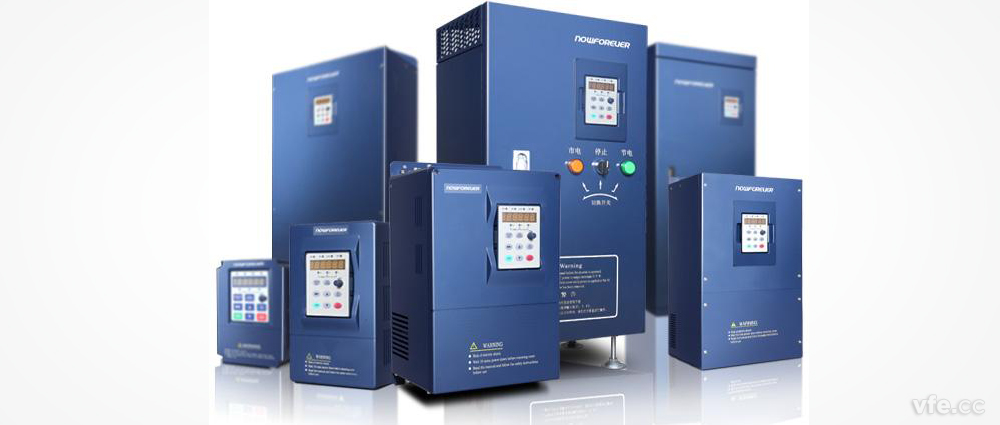

隨著變頻器技術的高速發展，變頻器及其變頻調速廣泛的被應用到工業控制各領域，如空調、供水、電力拖動等方面的啊應用。變頻器的廣泛應用的同時也帶來了不可忽視的干擾問題（包括周圍電子電氣設備對變頻器的干擾、變頻器對電網和周圍設備的干擾），如果變頻器干擾問題不能有效的解決，不僅變頻器系統本身不能可靠的運行，還會影響周圍的電子、電氣設備正常運行。

1、變頻器干擾來源

01外部對變頻器干擾

　　1、非線性用電設備對變頻器的干擾
　　由于各種整流設備、交直流互換設備、電子電壓調整設備、照明設備等非線性負載的應用，這些負載成為電網中的大量諧波源，使電網電壓、電流產生波形畸變。
變頻器的供電電源受到來自被污染的交流電網的干擾后，若不加以處理，電網噪聲就會通過電網電源電路干擾變頻器。供電電源對變頻器的干擾主要有過壓、欠壓、瞬時掉電、浪涌、跌落、尖峰電壓脈沖、射頻干擾等。其次，共模干擾通過變頻器的控制信號線也會干擾變頻器的正常工作。
　　2、補償電容器的投入和切出對變頻器的干擾
　　許多用戶都在變電所內采用集中電容補償?shù)姆椒▉硖岣吖β室驍?shù)，在補償電容器投入和切出的暫態過程中，網絡電壓有可能出現很高的峰值，其結果可能使變頻器的整流管因承受過高的反電壓而擊穿。

02變頻器對外部干擾

　　變頻器的整流橋對電網來說是非線性負載，它所產生的諧波對同一電網的其它電子、電氣設備產生諧波干擾。另外變頻器的逆變器大多采用PWM技術，當工作于開關模式且作高速切換時，產生大量耦合性噪聲。因此變頻器系統內其它的電子、電氣設備來說是一電磁干擾源。
　　變頻器的輸入和輸出電流中，都含有很多高次諧波成分。除了能構成電源無功損耗的較低次諧波外，還有許多頻率很高的諧波成分。它們將以各種方式把自己的能量傳播出去，形成對變頻器本身和其它設備的干擾信號。

2、變頻器抗干擾對策

　　電磁干擾三要素是干擾源、傳播途徑、對電磁干擾敏感的設備。為防止干擾，可采用硬件抗干擾和軟件抗干擾。其中，硬件抗干擾是最基本和最重要的抗干擾措施，一般我們是抑制和消除干擾源、切斷干擾對系統的藕合通道、降低系統干擾信號的敏感性。具體措施在工程上可采用隔離、濾波、屏蔽、接地等方法。

01隔離

　　隔離是指從電路上把干擾源和易受干擾的部分隔離開來，使它們不發生電聯系。在變頻調速傳動系統中，通常是電源和放大器電路之間電源線上采用隔離變壓器，以免傳導干擾。

02濾波

　　在線路中設置濾波器的作用是為了抑制干擾信號從變頻器通過電源線傳導干擾到電動機。為減少電磁噪聲和損耗，在變頻器輸出側可設置輸出濾波器;為減少對電源干擾，可在變頻器輸入側設置輸入濾波器。若線路中有敏感電子設備，可在電源線上設置電源噪聲濾波器以免傳導干擾。在變頻器的輸入和輸出電路中，除了上述較低的諧波成分外，還有許多頻率很高的諧波電流，它們將以各種方式把自己的能量傳播出去，形成對其他設備的干擾信號。濾波器就是用于削弱頻率較高的諧波分量的主要手段。根據使用位置的不同，可分為：
　　（1）輸入濾波器通常又有兩種：
　　線路濾波器：主要由電感線流圖構成。它通過增大線路在高頻下的阻抗來削弱頻率較高的諧波電流。
　　輻射濾波器：主要由高頻電容器構成。它將吸收掉頻率很高的、具有輻射能量的諧波成分。
　　（2）輸出濾波器也由電感線圈構成。它可以有效地削弱輸出電流中的高次諧波成分。非但起到抗干擾的作用，且能削弱電動機中由高次諧波諧波電流引起的附加轉矩。
　　對于變頻器輸出端的抗干擾措施，必須注意以下方面：
　　變頻器的輸出端不允許接入電容器，以免在逆變管導通關斷瞬間，產生峰值很大的充放電電流，損害逆變管；
　　當輸出濾波器由LC電路構成時，濾波器內接入電容器的一側，必須與電動機側相接。

03屏蔽

　　屏蔽干擾源是抑制干擾的最有效的方法。通常變頻器本身用鐵殼屏蔽，不讓其電磁干擾泄漏；輸出線最好用鋼管屏蔽，特別是以外部信號控制變頻器時，要求信號線盡可能短(一般為20m以內)，且信號線采用雙芯屏蔽，并與主電路線(AC380V)及控制線(AC220V)完全分離，決不能放于同一配管或線槽內，周圍電子敏感設備線路也要求屏蔽。為使屏蔽有效，屏蔽罩必須可靠接地。

04接地

　　正確的接地既可以使系統有效地抑制外來干擾，又能降低設備本身對外界的干擾。在實際應用系統中，由于系統電源零線(中線)、地線(保護接地、系統接地)不分、控制系統屏蔽地(控制信號屏蔽地和主電路導線屏蔽地)的混亂連接，大大降低了系統的穩定性和可靠性。
　　對于變頻器，主回路端子PE(E、G)的正確接地是提高變頻器抑制噪聲能力和減小變頻器干擾的重要手段，因此在實際應用中一定要非常重視。變頻器接地導線的截面積一般應不小于2.5mm²，長度控制在20m以內。建議變頻器的接地與其它動力設備接地點分開，不能共地。

05接入電抗器

　　在變頻器的輸入電流中頻率較低的諧波分量(5次諧波、7次諧波、11次諧波、13次諧波等所)所占的比重是很高的，它們除了可能干擾其他設備的正常運行之外，還因為它們消耗了大量的無功功率，使線路的功率因數大為下降。在輸入電路內串入電抗器是抑制較低諧波電流的有效方法。根據接線位置的不同，主要有以下兩種：
　　(1)交流電抗器 串聯在電源與變頻器的輸入側之間。其主要功能有：
　　通過抑制諧波電流，將功率因數提高至(0.75-0.85);
　　削弱輸入電路中的浪涌電流對變頻器的沖擊;
　　削弱電源電壓不平衡的影響。
　　(2)直流電抗器 串聯在整流橋和濾波電容器之間。它的功能比較單一，就是削弱輸入電流中的高次諧波成分。但在提高功率因數方面比交流電抗器有效，可達0.95，并具有結構簡單、體積小等優點。

06合理布線

　　對于通過感應方式傳播的干擾信號，可以通過合理布線的方式來削弱。具體方法有：
　　(1) 設備的電源線和信號線應量遠離變頻器的輸入、輸出線；
　　(2) 其他設備的電源線和信號線應避免和變頻器的輸入、輸出線平行。

---
