如何對鉗型電流表進行校準
- 瀏覽次數：307813次
- 發布時間：2016/7/3 17:14:43
- 作者：ly_yinhe
鉗形電流表的校準方法主要可以歸納為直接比較法（模擬指示標準表法）、標準數字表法、用多功能校準器做標準的校準方法。下面本文根據鉗形電流表校準規范對幾種鉗形電流表校準方法進行介紹。
一鉗形電流表校準操作要求
1、被校鉗形表置于校準環境條件下不少于2h，以消除溫度梯度；同時除制造廠商規定外不允許預熱。校準前檢查鉗口鐵芯端面是否清潔干凈，并保證兩端面接觸完好。
2、調整被校表零位，被測導線應置于近似鉗口幾何中心位置，并與電流互感器窗口垂直。
3、測量時除被測導線外，其他所有載流導體與被校表之間的距離應大于0.5m。根據被校表的準確度、量程、頻率校準被測鉗形電流表的基本誤差；也可根據用戶要求，只校準所需或要求部分。
4、對多量程鉗形電流表進行基本誤差校準時，只對其中一個量限的有效范圍內的數字分度線（指針式）或已選定的校準點（數字式）進行校準。而對其余量限只校準其上限分度線（指針式）或滿量程的95%（數字式）。
5、數字式鉗形電流表的基本量程校準點的選取原則為下限至上限均勻的選取不少于5個校準點。
6、指針式鉗形表校準讀取數值時，應避免視差。
7、對每個校準點讀書一次。
8、在保證校準準確度的條件下，允許使用規范未定的校準方法。
二鉗形電流表校準直接比較法（模擬指示標準表法）
采用直接比較法校準鉗形電流表時，標準表的測量上限與被校表的測量上限之比應在1~1.25范圍內。同時，標準表及配用的互感器應符合下表1的要求。

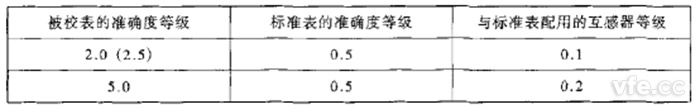

表1：對標準表及互感器的要求
校準時調整被校鉗形表的零位，按圖1連接好線路，將被校表順序地指在每個數字分度線（指針式）或已選定的校準點（數字式）上，并記錄這些點的實際值X0。
標準表直接校準時按圖1（a）接線，被校量（點）的實際值按下式計算：
式中：
Ci——校準電流表的額定分度值（A/格）；
Xc——校準表示值（格）；
C——標準表修正值（格）；

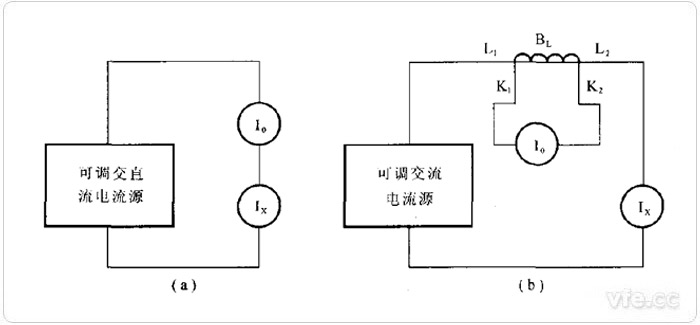

圖1：直接比較法的原理圖
I0——標準電流表；IX——被校鉗形電流表；BL——電流互感器
標準表與互感器組合校準時按照上圖1（b）接線，被校量（點）的實際值按下式計算
式中：
Ki——電流互感器的額定變比系數，其余符號含義同式直接。
三鉗形電流表校準標準數字表法
當校準數字多用表的校準誤差小于被校表允許誤差1/3~1/5時，可采用標準數字表法進行校準。校準原理圖如圖2所示，采用這種校準方法，必須注意校準電阻的取值。根據被校表所選取的校準點，既保證回路電流要小于校準電阻的額定值，又必須使標準數字表的讀數盡量接近其滿量程值。由于輸入電阻值不是足夠大而引起的附加誤差應小于允許誤差的1/5以下。
操作時標準數字電壓表要按說明書要求進行預熱和預調，選擇合適的功能和量程。作為交流標準的數字電壓表，必須有頻率為50Hz的檢定結果。
標準數字發校準鉗形電流表時按圖2接線，設測得標準電阻兩端電壓實際值Un，標準電阻實際值為Rn，被校表顯示值IX，則回路電流實際值為：

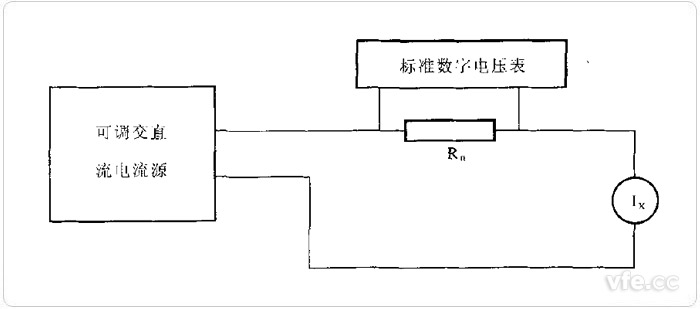

圖2：標準數字表法原理圖
Rn——標準電阻；IX——被校鉗形電流表
被校表的絕對誤差為：
被校表的基本誤差用百分?jǐn)?shù)表示為：
式中：
Im——被校表的上限電流值。
四多功能校準器作為標準的校準方法

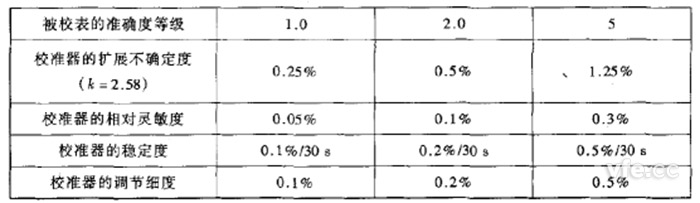

表2：多功能校準器的要求
采用多功能校準器作為標準對鉗形電流表進行校準時，多功能校準器必須滿足如上表2所示的要求。多功能校準器一般采用自動化校準操作模式，根據被檢測儀表選擇合適校準點及校準模式，即可對鉗形表進行校準。
