保護用電流互感器是指在在線路發生短路過載等故障時，向繼電裝置提供信號切斷故障電路，以保護供電系統安全的電流互感器。它與測量用電流互感器工作原理一樣，但是應用完全不同。那么選用保護用電流互感器有哪些需要注意的原則。

一保護用電流互感器選型的一般原則

　　保護用電流互感器的性能應滿足繼電保護正確動作的要求，首先應保證在穩態對稱短路電流下的誤差不超過規定值。對于短路電流非周期分量和互感器剩磁的暫態影響，應根據所在系統暫態問題的嚴重程度、所接保護裝置的特性、暫態飽和可能引起的后果和運行經驗等因素來合理考慮。如果保護裝置具有減緩電流互感器飽和的影響功能，則可按保護裝置的特點來選擇適當?shù)碾娏骰ジ衅鳌＞唧w原則如下：

　　1、保護用電流互感器應選具有適當特征和參數的互感器，同一組差功動保護不應同時使用P級和TP級電流瓦感器；

　　2、當對剩磁有要求時，220kV及以下電流互感器可采用PR級電流互感器；

　　3、對P級電流互感器準確限值不適應的特殊場合，宜采用PX 級電流互感器；

　　4、TPY級電流互感器不宜用于斷路器失靈保護；

　　5、TPX級電流互感器不宜用于線路重合閘；

　　6、TPZ級電流互感器不宜用于主設備保護和斷路器失靈保護。

二保護用電流互感器額定參數選擇原則

　　1、變壓器差動保護回路用電流互感器額定一次電流選擇宜使各側互感器的二次電流基本平衡；

　　2、大型發電機組高壓廠用變壓器保護用電流互感器額定一次電流選擇應使互感器二次電流在正常和短路情況下，滿足保護裝置的整定選擇性和準確性要求；

　　3、母線差動保護用各回路電流互感器宜選擇相同變比，當小負荷回路電流互感器采用不同變比時，可與制造商協商確定最小變比；

　　4、對于在正常情況下一次電流為零的電流互感器，應根據實際應用情況、不平衡電流的實測值或經驗數據，并考慮保護靈敏系數及互感器的誤差限值和功、熱穩定等因素，選擇適當?shù)念~定一次電流；

　　5、對中性點非有效接地系統的接地保護用電流互感器，可根據具體情況采用由專用電纜式或母線式零序電流互感器。互感器應按保證保護裝置動作靈敏系數來選擇互感器變比及有關參數。

三保護用電流互感器二次參數選擇原則

　　1、P級電流互感器額定輸出值宜根據實際計算負荷值，特殊情況下，可選擇高于 規定最大額定值的數值。

　　2、TPX級、TPY級和TPZ級電流互感器額定電阻性負荷宜根據實際計算負荷值。

四保護用電流互感器準確級及誤差限值選擇原則

　　P 級及 PR 級電流互感器準確級以在額定準確限值一次電流下的最大允許復合誤差百分?jǐn)?shù)標稱，標準準確級宜采用 5P、10P、5PR 和 10PR。P 級及 PR 級電流互感器在額定頻率及額定負荷下，比值差、相位差和復合誤差不應超過下表所列限值。

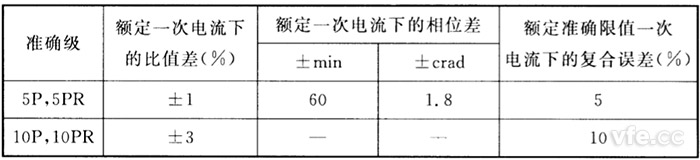

P級及PR級電流互感器誤差限值

　　保護用電流互感器準確級的其他選擇原則

　　1、PR 級電流互感器剩磁系數應小于10%；

　　2、發電機和變壓器主回路、220kV 及以上電壓線路宜采用5P或5PR級電流互感器；

　　3、P級及PR級保護用電流互感器應滿足復合誤差要求， 確限值系數可取5、10、15、20、30和40。

---
