電能質量監測系統一般是指由電能質量監測終端、信息通道、主站和客戶端以及相關軟件組成的系統。電能質量監測系統主要應用于電網運行狀態監控，可以有效的當前電網運行各項參數進行查看，及時發現電網運行故障，對突發事件進行調度處置。下面本文根據電能質量監測系統技術規范對電能質量監測系統構成及系統功能進行介紹。

一電能質量監測系統構成

　　電能質量監測系統按照分層、分布式結構組建而成，一般分成三層：

　　● 監測設備層：具有電能質量監測功能，由電能質量監測終端(簡稱監測終端)和適配單元(可選)構成。監測設備層和服務之間以統一格式進行數據交換，每臺監測終端設備宜具有固定的網絡地址。

　　● 服務層：具有監測數據采集、管理與分析、系統維護、權限管理等功能，是監測設備層、客戶層之間數據交互的紐帶，由若干個主站構成。主站通常包括數據庫服務器、應用服務器、WEB服務器、通信服務器、管理工作站以及通信所必需的網絡設備(如交換機、路由器)等。不同主站通過網絡互聯視線數據交換。

　　● 客戶層：具有監測數據訪問、瀏覽、查詢等功能，通過網絡訪問服務層。

　　監測設備層、服務層和客戶層之間通過通信網連接。通信網絡包括電力廣域網、專用的數據通信網或局域網等。

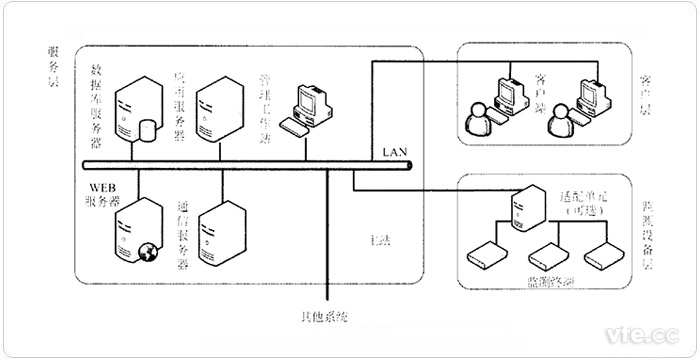

　　一個完整的電能質量監測系統包括監測設備層、服務器層和客戶層，不同電能質量檢測系統通過服務層互聯實現數據交換。典型電能質量監測系統示意圖如下圖1所示，通常由主站、客戶端、監測終端、適配單元(可選)及數據通信通道構成。

圖示1：典型電能質量監測系統示意圖

二電能質量監測系統功能要求

　　電能質量監測系統必須能夠實現分布式數據的同步采集與實時傳輸，具備海量數據處理能力，提供網絡化信息服務等功能，可提供與異構平臺數據的共享。

　　同時，電能質量監測系統應保證監測數據完整，確保各類數據的準確性和一致性;并且應當保證系統及其數據的安全，滿足信息系統安全防護要求，采用加密防護措施、數據備份措施、防病毒措施及防火墻技術，提供嚴格的用戶認證和權限管理手段。

　　電能質量檢測系統基本上均采用開放式系統結構和分布式系統設計，保證系統的開放性、可擴展性、可靠性和兼容性。其基本檢測電能質量參數如下：

　　1) 相(線)電壓有效值

　　2) 電流有效值

　　3) 電壓總諧波畸變率

　　4) 相(線)電壓基波

　　5) 2次~50次諧波電壓含有率

　　6) 2次~50次間諧波電壓含有率

　　7) 基波電流、2次~50次諧波電流含量

　　8) 基波、2次~50次諧波有功功率

　　9) 正序、負序和零序電壓

　　10) 負序電壓不平衡度

　　11) 零序電壓不平衡度

　　12) 正序、負序和零序電流

　　13) 負序電流不平衡度

　　14) 零序電流不平衡度

　　15) 單相有功功率

　　16) 單相無功功率

　　17) 單相功率因數

　　18) 單相基波功率因數

　　19) 總有功功率

　　20) 總無功功率

　　21) 三相功率因數

　　22) 基波功率因數

　　23) 頻率

　　24) 電壓波動

　　25) 短時間閃變值

　　26) 長時間閃變值

　　27) 電壓偏差

　　28) 頻率偏差

---
