回路電阻測試儀是用于測量斷路器、隔離開關等設備接觸點之間或導電回路電阻的測量儀器。直流電阻快速測試儀是用于測量變壓器、大中型電機、互感器等設備線圈直流電阻的測量儀器。

　　回路電阻測試儀和直流電阻快速測試儀都是采用四端鈕伏安法測量電阻的工作原理，可提供滿足要求的恒定測試直流大電流。下面本文主要根據回路電阻測試儀與直流電阻快速測試儀檢定規程介紹其檢定相關內容。

一回路電阻測試儀與直流電阻快速測試儀誤差描述和準確度等級

01用兩項誤差之和的絕對誤差來表示

　　或

　　式中：

　　Rx——被檢測試儀的讀數值(顯示值)；

　　Rm——被檢測試儀的量程；

　　a——與讀數有關的誤差系數；

　　b——與滿刻度值有關的誤差系數；

　　n——固定誤差項，n=b%Rm。

　　a、b(或n)的數值由生產廠商給出，若生產廠未給出b(或n)值參數，則認為b(或n)值為零。

02用于測試儀讀數值之比的相對誤差來表示

03準確度等級

　　回路電阻測試儀與直流電阻快速測試儀的準確度等級分別0.1、0.2、0.5、1.0和2.0共5個等級。每一個等級對應的允許誤差及誤差系數見表1。

表1：準確度等級與運行誤差及誤差系數

二回路電阻測試儀與直流電阻快速測試儀的檢定

01回路電阻測試儀與直流電阻快速測試儀檢定項目

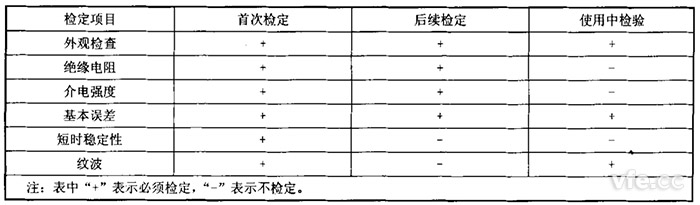

　　回路電阻測試儀與直流電阻快速測試儀檢定項目按下表2中規定進行。

表2：回路電阻測試儀與直流電阻快速測試儀檢定項目

02回路電阻測試儀與直流電阻快速測試儀檢定方法

　　1. 外觀檢查

　　回路電阻測試儀與直流電阻快速測試儀外觀應完好，各種調節旋鈕、按鍵開關靈活可靠，數碼顯示部分不應出現重疊和不顯示部分筆畫現象。應有專用接地端子，且有明顯接地標識。

　　回路電阻測試儀與直流電阻快速測試儀上銘牌應明確標出：產品名稱、制造廠、型號、出廠編號、出廠日期和準確度等級。電流端、電壓端以及各種調節旋鈕、按鍵開關應標注有表明其功能的文字或符號，且含義應準確。

　　2. 絕緣電阻檢測

　　用500V絕緣電阻表測量被檢回路電阻測試儀與直流電阻快速測試儀的電源輸入端和機殼之間的絕緣電阻，要求電源輸入端與機殼之間的絕緣電阻應不低于20MΩ。

　　3. 介電強度

　　在被檢測試儀的電源輸入端與機殼之間施加1500V工頻電壓，歷時1min，要求經過工頻耐壓試驗，無擊穿和飛弧現象。

　　4. 基本誤差檢定

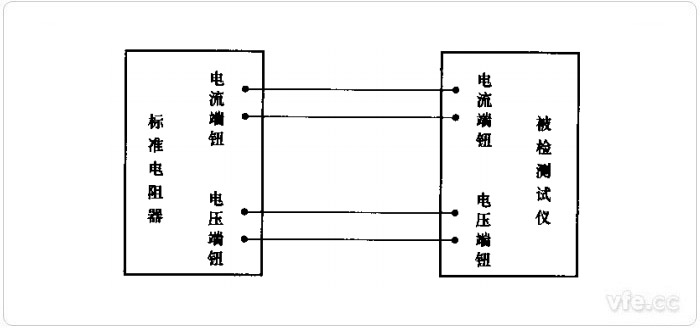

　　基本誤差的檢定一般采用標準電阻法，在保證不超過檢定允許的總不確定度條件下，允許采用其他的檢定方法，但需經上一級計量主管部門批準。但當檢定數據有爭議時，以標準電阻法為準。檢定時的接線圖如圖1所示。

圖1：標準電阻法檢定接線圖

　　用專用導線將被檢回路電阻測試儀與直流電阻快速測試儀的測量電流端鈕和測量電壓端鈕與所選定的標準電阻器的電流端鈕和電壓端鈕對接起來。記錄標準電阻器的阻值和被檢測試儀的指示值。

　　檢定回路電阻測試儀與直流電阻快速測試儀的檢定點為被檢測試儀電阻量程的10%，20%，30%，40%，50%，60%，70%，80%，90%和100%，共10個點。當檢定多量程測試儀基本誤差時，應對其全部量程接線檢定。

　　5. 短時穩定性測試

　　短時穩定性測試在回路電阻測試儀與直流電阻快速測試儀的最小量程的上限檢定點進行。在回路電阻測試儀與直流電阻快速測試儀連續工作的5min中，觀察并記錄測試儀的指示值，其誤差的變化應不大于與其準確度等級對應的運行誤差的1/3。

　　6. 紋波測試

　　對回路電阻測試儀與直流電阻快速測試儀的電流紋波進行測試時，可通過低阻值的電抗器，將電流信號轉換為電壓信號后再進行測試，測試儀輸出直流電流的紋波所引起的誤差應小于測試儀準確度等級對應的運行誤差的1/5。

---
