變頻電量變送器是指將變頻電量轉換成方便二次設備使用的、遵循一定標準的、并包含一次變頻電量全部有用信息的模擬信號或數字編碼信號的裝置。按照測量目的和測量對象的不同，變頻電量變送器可以分為：變頻電壓變送器、變頻電流變送器和變頻功率變送器。

一、定義

　　變頻電量變送器是指將變頻電量轉換成方便二次設備使用的、遵循一定標準的、并包含一次變頻電量全部有用信息的模擬信號或數字編碼信號的裝置。按照測量目的和測量對象的不同，變頻電量變送器可以分為：變頻電壓變送器、變頻電流變送器和變頻功率變送器。

　　變頻電量是指用于傳輸功率的，并且滿足下述條件之一的交流電量。

　　◆信號頻譜僅包含一種頻率成分，而頻率不局限于工頻的交流電信號。

　　◆信號頻譜包含兩種或更多的被關注的頻率成分的電信號。

　　變頻電量包括電壓、電流以及電壓電流引出的有功功率、無功功率、視在功率、有功電能、無功電能等。

二、變頻電量變送器的通用框圖

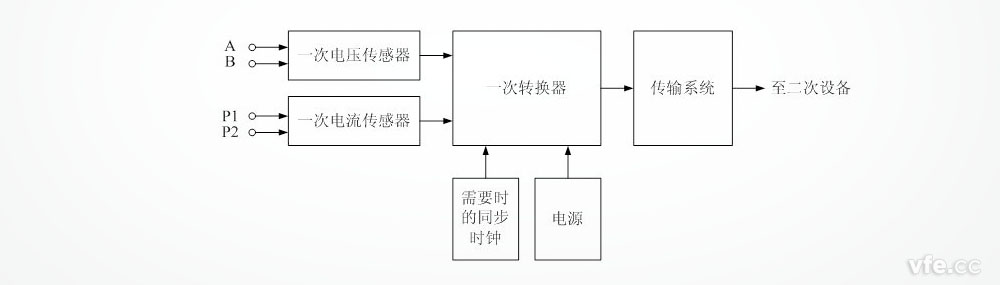

圖1、變頻電量變送器通用框圖

　　圖中所示為變頻電量變送器的通用框圖，依據所采用的技術，圖中列出的所有部件并非均不可缺少。圖中的變送器測量一路電壓和一路電流信號，通常，該電壓和電流信號的乘積為被測回路的功率。本標準規定的變頻電量變送器可以是如圖中所示的測量一路電壓、電流及對應功率的變頻功率變送器，或測量單路或多路電壓的變頻電壓變送器，或測量單路或多路電流的變頻電流變送器。

三、變頻電量變送器的分類

　　依據變頻電量變送器的輸出信號類型，可以分為模擬量輸出變頻電量變送器和數字量輸出變頻電量變送器。其中，模擬量輸出變頻電量變送器，依據輸出電壓或電流信號，又可以分為電壓輸出型變頻電量變送器和電流輸出型變頻電量變送器。

　　依據被測信號類型，可以分為變頻電壓變送器、變頻電流變送器和變頻功率變送器。其中，變頻功率變送器被測量通常包含一路電壓信號和一路電流信號，輸出信息包含：電壓、電流、功率、頻率、功率因數、諧波等等。

　　目前的變頻電量變送器大多為模擬量輸出型，變頻電壓變送器主要是霍爾電壓傳感器，而常見的變頻電流變送器主要有：霍爾電流傳感器、柔性探頭（羅氏線圈）等。

　　湖南銀河電氣有限公司AnyWay的SP系列變頻功率傳感器及DT系列數字變送器均屬于數字量輸出型的變頻電量變送器。SP系列變頻功率傳感器屬于變頻功率變送器，而DT系列數字變送器根據通道配置情況可以是變頻電壓變送器、變頻電流變送器或變頻功率變送器。

　　變頻電量測量儀器 測量用變送器標準（Variable frequency electric quantity measuring instruments：Measuring transducer）明確指出：將被測參量轉變為數字量參數更為合理，原因在于對傳統模擬量輸出變送器的模擬量輸出要求是基于有局限的常規技術，并非依據使用被測參量信息的設備的實際需要。

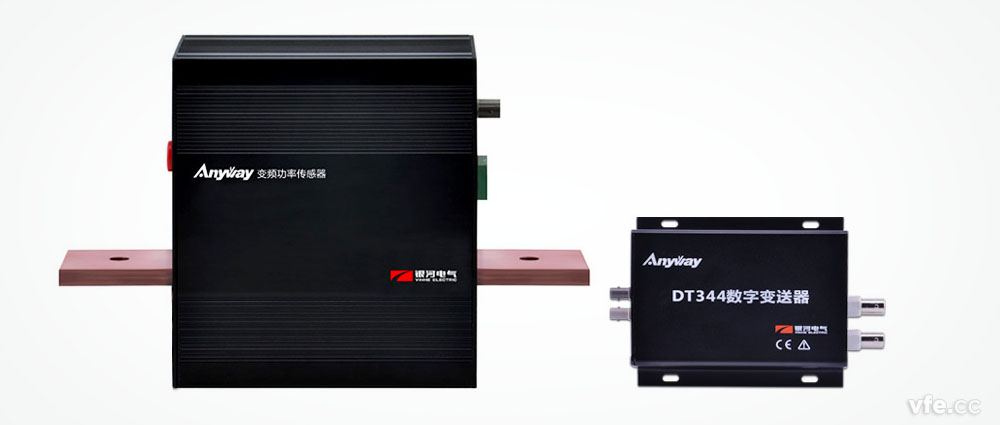

圖2、銀河電氣研制的額定電壓690V、額定電流500A的SP變頻功率傳感器和額定電壓25.6V、額定電流25.6mA的雙通道DT數字變送器



四、變頻電量變送器主要技術指標

1、帶寬　bandwidth

　　用頻率表示，反映變送器的頻率響應特性的參數，在該頻率下，輸入純正弦波，實際二次輸出的方均根值為按照額定變比計算的理論二次輸出的方均根值的1/√2倍。

2、準確限值頻率范圍 accurate limit value frequency range

　　能滿足準確級對應誤差限值要求的被測電壓（電流）的基波頻率范圍，包括準確限值頻率上限和準確限值頻率下限的一組值。在準確限值頻率范圍之內，變送器的誤差應不超過標稱準確度等級對應的誤差限值。在不引起歧義的情況下，可簡稱頻率范圍。準確限值頻率上限用符號fmax表示，準確限值頻率下限用符號fmin表示。

　　例如：AnyWay的SP系列變頻功率傳感器的準確限值頻率范圍為0.1Hz～400Hz，準確度等級為0.2級，那么，在基波頻率為0.1Hz～400Hz范圍內，基波有效值測量的誤差限值應不大于±0.2%。

3、準確限值電壓（電流）范圍　accurate limit value voltage(current) range

　　能滿足準確級對應誤差限值要求的被測電壓（電流）范圍，包括準確限值電壓（電流）上限和準確限值電壓（電流）下限的一組值。在準確限值電壓（電流）范圍之內，變送器的誤差應不超過標稱準確度等級對應的誤差限值。

準確限值電壓（電流）上限用符號Umax（Imax）表示，準確限值電壓（電流）下限用符號Umin（Imin）表示。

　　例如：AnyWay的SP691501C變頻功率傳感器的準確度等級為0.2級，額定電壓為690V，準確限值電壓范圍為0.75%U_N～150%U_N，那么，在幅值為0.75%～150%額定電壓范圍內，幅值測量誤差限值應不大于±0.2%。

4、量程比　span ratio

　　電壓（電流）準確限值上限與電壓（電流）準確限值下限的比值取整數。

　　例如：AnyWay的系列變頻功率傳感器的準確限值電壓范圍為0.75%U_N～150%U_N，其量程比為150/0.75，即：200。

5、相位誤差　phase error

　　參考頻率下，一次信號與二次信號的相位之差。

　　注：相位誤差可簡稱為角差，角差是用于功率測量的變頻電量變送器非常重要的技術指標，在低功率因數下，角差重要性遠遠大于比值誤差（比差）。角差溯源是測量用變頻電量變送器計量校準中至關重要的環節。詳見“被遺忘的角差溯源”。

6、準確度等級 accuracy class

　　對變頻電量變送器給定的等級，變頻電量變送器在規定使用條件下的誤差應在規定限值范圍內。

　　結合量程比，變頻電量變送器的準確度等級分為普通級，S1級、S2級、S3級和S4級。

　　各等級變送器量程比應滿足以下要求：

　　普通級的量程比應不小于5；

　　S1級的量程比應不小于20；

　　S2級的量程比應不小于100；

　　S3級的量程比應不小于200；

　　S4級的量程比應不小于500。

---
