WP4000變頻功率分析儀可以用于測量同步機勵磁電壓、電流。

　　首先，只要量程匹配，WP4000變頻功率分析儀的任一功率單元（SP系列變頻功率分析儀或DT系列數(shù)字變送器）均可用于測量同步機勵磁電壓、電流。

　　其次，若無需對同步機勵磁電壓、電流進行紋波分析等，從經濟的角度出發(fā)，也可配置專用的勵磁測試子站，勵磁測試子站可選DMC300分布式測控系統(tǒng)的DM4101/2直流功率測試子站。連接勵磁測試子站后，WP4000變頻功率分析儀會自動在主窗口下方顯示勵磁電壓和勵磁電流的測試結果。

　　類似的，配備扭矩/轉速測試子站后，WP4000會自動在主窗口下方顯示扭矩和轉速的測試結果。扭矩/轉速測試子站可選DM4022雙通道頻率測量子站或其它用于扭矩、轉速測量的分布式測量子站。

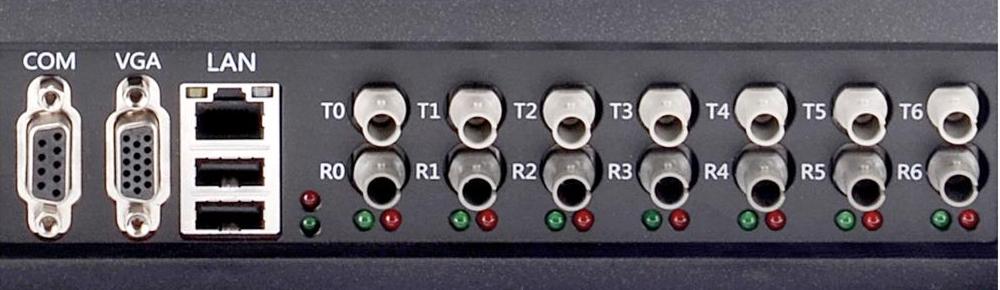

圖. WP4000變頻功率分析儀擴展通訊接口

　　WP4000變頻功率分析儀自帶DM系列分布式測試子站的通訊接口，連接上述測試子站，無需額外配備主站。如上圖，通訊接口采用DB9母頭，支持RS232或RS485通訊。連接單一子站時，可采用RS232或RS485，采用多個子站時，需選用RS485。

---
