一、WP4000高精度功率分析儀概述

　　WP4000高精度功率分析儀是湖南銀河電氣有限公司自主研發的一款適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析的寬頻帶、高精度功率分析儀。由于其更多的應用于變頻電量的測試，WP4000高精度功率分析儀有時也稱寬頻功率分析儀或變頻功率分析儀。

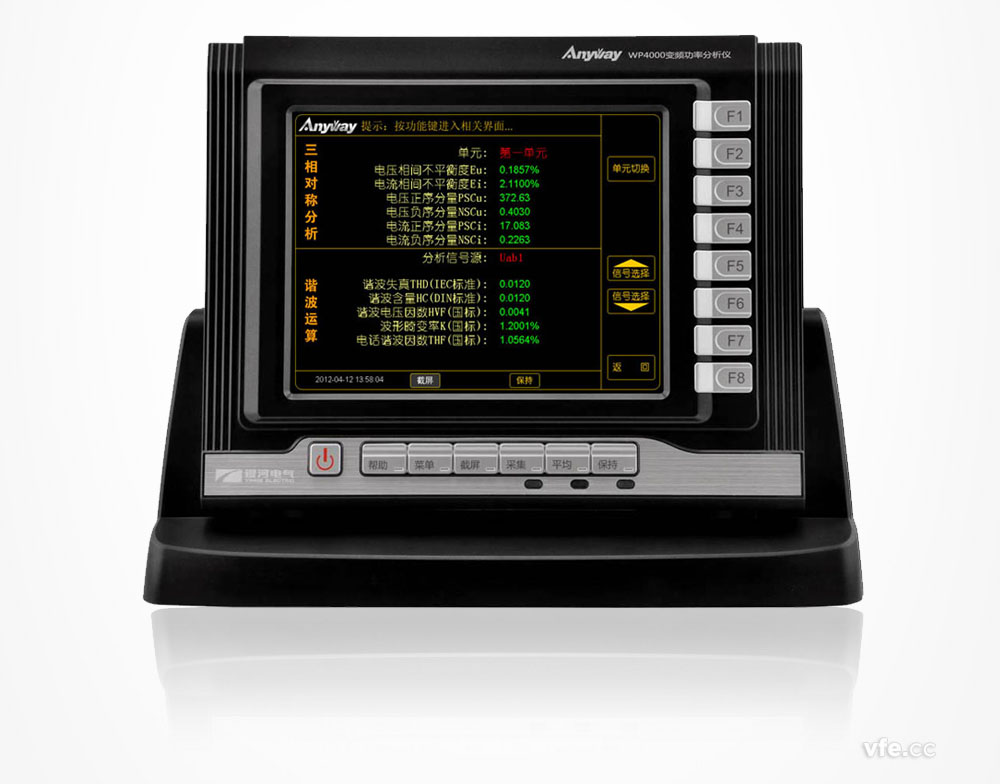

WP4000高精度功率分析儀_適用變頻電量測量的變頻功率分析儀

二、WP4000高精度功率分析儀的特點

1、前端數字化

　　IEC指出：將被測參量轉變為數字量參數更為合理，原因在于對傳統模擬量輸出變送器的模擬量輸出要求是基于有局限的常規技術，并非依據使用被測參量信息的設備的實際需要。測量的目的是基于某種需要對被測量的信息進行感知、分析和處理。其核心價值在于對測量行為所獲取的信息“分析和處理”的質量。傳感器與二次儀表之間的模擬量傳輸線路，是引入電磁干擾的主要環節；同一電磁環境下，信號越小，傳輸線路越長，受干擾程度越大。電磁環境日益復雜，經實驗室計量檢定的高精度測量裝置，受電磁干擾的影響，在工業現場不一定能夠發揮其應有的精度特性，甚至不一定能夠正常運行。工業社會的快速發展使對測量的準確性、合理性和高效率提出了更高的要求，顯而易見，融合著現代計算機技術、網絡技術、通訊技術、自動化技術等的數字化設備信息和數據的處理分析能力更強、智能化、自動 化程度更高，適應日益復雜的現場電磁環境的能力更強，它必將成為測量系統中不可或缺的核心構件。開發基于前端數字化的傳感器/變送器和效率更高、分析運算能力更強的數字化測量二次設備也必然成為測試技術發展的主流方向。
　　WP4000高精度功率分析儀在傳感器/變送器環節，即將被測信號數字化，傳感器/變送器與二次儀表之間采用數字光纖通訊，避免了信號傳輸環節的損失與干擾，并方便網絡化，智能化應用。

　　IEC指出：所有儀表和測量裝置的誤差都必須進行實際測量，未經測量，僅是以其它測量中計算出來的和引用電壓、電流和 功率因數組合的誤差，不能作為評價裝置基本誤差的依據。

　　常規的測量方法是：電壓/電流傳感器先將高電壓/大電流信號變換為低電壓/小電流信號，再連接到分析儀，分析儀只測量低電壓和小電流信號。這種方式下，傳感器和分析儀及傳輸線路都會引入測量誤差，一方面加大了測量誤差，另一方面也使測量誤差不好預計。

　　WP4000高精度功率分析儀，不論是低電壓、小電流還是高電壓、大電流信號，均可采用各種不同量程的變頻電量變送器直接連接一次回路，變送器直接輸出數字信號，二次儀表只是對數字信號進行必要的運算，并不會增加誤差，這樣，引入誤差的環節只有一個，只需要對變頻電量變送器的誤差進行試驗，即可確定整個系統的誤差。

2、寬范圍內的高準確度測量

普通傳感器及儀表一般只能在較窄的范圍內保證測量準確度，對于被測信號變化范圍較寬時，通常采用多個傳感器結合換擋開關進行換擋，以拓寬測量范圍。

WP4000高精度功率分析儀在一個傳感器在其內部設置8個檔位，每個檔位只測量在本檔位量程的50%~100%范圍內信號，實現在1%~200% 額定輸入的范圍內實現高準確度測量。由于采用無縫量程轉換技術，檔位切換時，數據不丟失，可滿足各種寬范圍內的動態測量。

3、低功率因數下的高準確度測量

以電機及變壓器為例，空載時的功率因數很低，而此時的輸入功率往往就是設備的主要損耗。低功率因數下的高準確度測量，是評價電機、變壓器等高能效產品的重 要技術指標。傳感器及儀表的角差指標直接影響功率測量準確度，功率因數越低，同樣的角差對功率測量的準確度影響越大。大多數儀器儀表的功率測量準確級的參 比條件是功率因數等于1，不明示測量難度大的低功率因數下的準確度指標。大多數用于變頻電量測量的傳感器，不標稱相位指標，系統的相位誤差不明確，低功率 因數時，功率測量準確度處于未知狀態。

WP4000高精度功率分析儀的功率單元的電壓、電流測量具有極小的角差，實現了在0.05~1 功率因數范圍內的 高準確度測量。

4、真正的變頻功率測試系統

　　多數用于變頻電量測量的傳感器和儀器儀表，往往在適用范圍中明示適用于甚至是專業針對變頻電量測試，而標稱的準確度指標卻只能在工頻下能夠成立。非工頻下的測量準確度要么較低，要么不明示，導致用戶采購了標稱準確度很高的測量設備，測量結果卻與實際大相徑庭。
　　WP4000高精度功率分析儀實現了在電機、變頻器、變壓器等關注的全頻率內的高準確度測量，以全頻率范圍內最低的準確度指標標稱設備準確度指標。

---
