國家十二五規劃中將節能減排提到了前所未有的高度。電機是用電量最大的耗電機械。有統計顯示，2011年，我國電機保有量約17億千瓦，總耗電量約3萬億千瓦時，占全社會總用電量的64%，其中工業領域電機總用電量為2.6萬億千瓦時，約占工業用電的75%。我國電機能效水平逐步提高，但總體仍然較低，平均水平比國外低3-5個百分點，低效電機造成用電浪費。

　　十二五規劃將電機系統節能作為節能減排的一個重要方向，并且明確指出，采用變頻調速是電機系統節能的重要途徑。

　　采用變頻器驅動的電機系統中，變頻器及電機的能效、變頻器與電機的匹配、變頻器的控制策略等均影響電機系統的真實能效，能效計量檢測是節能的前提條件和技術基礎，并為節能增效提供評估手段。

　　變頻器供電的電機系統包含風機、水泵、電動汽車、軌道交通牽引傳動系統、風力發電機組等，此外，采用逆變器并網的光伏、生物發電等新能源系統的能效計量檢測的對象——變頻電量計量與傳統的工頻電能計量有著很大的區別。變頻器輸出含有豐富的諧波，并且基波頻率變化范圍較大，加上由于測量標準器的缺乏，產品標準和檢定規程的缺失，導致變頻電量測量儀器的準確度無源可依，檢定校準無標準可依，量值溯源體系的嚴重缺失，必將影響能效計量的準確性，進而直接影響節能減排工程的科學性。

　　同時，由于整流器、變頻器等非線性設備、沖擊性負荷及不對稱負荷的大量使用，對公用電網的供電質量造成了較大的影響，主要體現在電網諧波、間諧波及三相不平衡上。

　　傳統的電能計量以基于互感器的工頻正弦電能計量為主，不但不適用于變頻器輸出電量的計量，并且當電網的諧波含量較大時，計量器具的精度也會受到明顯的影響。

　　采用傳統的工頻正弦波標準源計量準確的電能計量裝置，用于實際電能計量時，準確度會因諧波含量及基波頻率的不同而受到不同程度的影響。因此，不論是工頻電能計量，還是變頻電量計量，都必須考慮到諧波對電能計量準確度的影響，而基于工頻正弦波的工頻標準源，不能滿足對該類計量器具的全面檢定。

　　ATITAN變頻功率標準源是目前國內首臺用于變頻測量設備計量的變頻功率標準源，該標準源于2012年8月通過了以張鐘華院士領銜的專家組成員的技術鑒定，并得到了國家質量技術監督檢驗檢疫總局及湖南省技術監督局的高度認同與支持。2013年5月，國內首個“國家變頻電量測量儀器計量站”在湖南長沙落成。這標志著變頻測量儀器的計量變得“有據可依”。

　　附圖一：ATITAN變頻功率標準源鑒定會

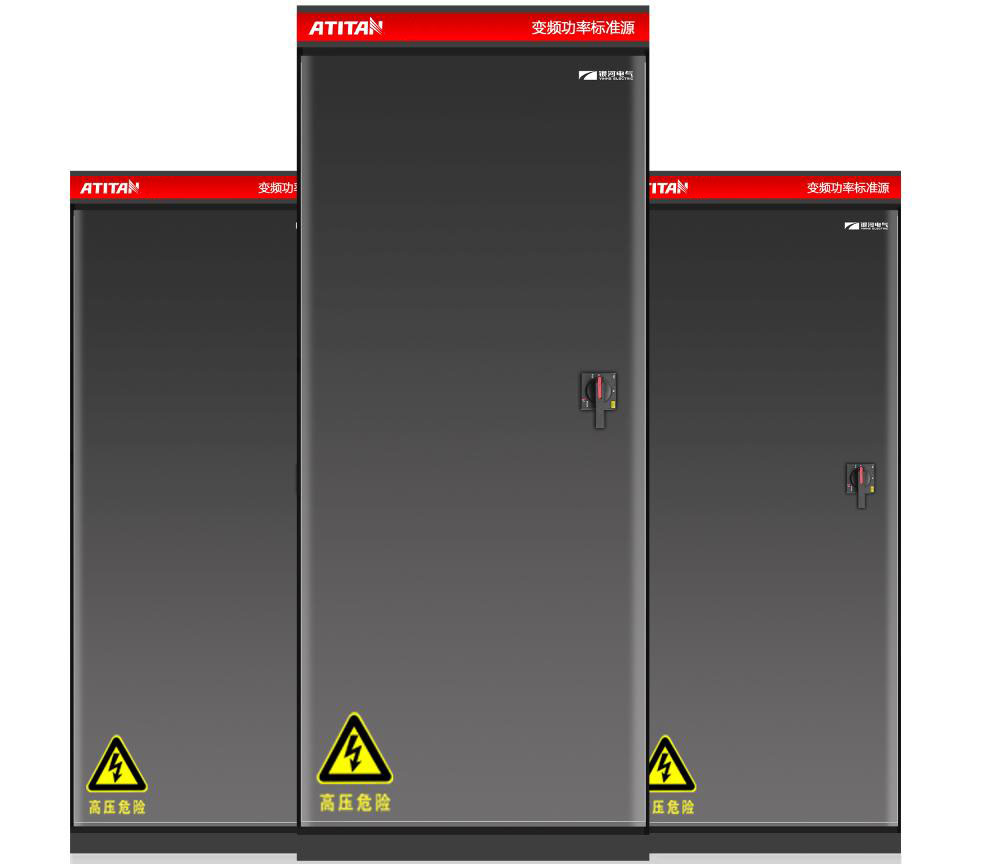

　　附圖二：ATITAN系列變頻功率標準源





---
