電工儀表準確度等級詳解
- 瀏覽次數：39171次
- 發布時間：2013/10/16 15:57:45
- 作者：AnyWay中國
一、準確度等級的定義
以下是“JJF1001-2011通用計量術語”對準確度級準確度等級的相關定義：
1、測量準確度
measurement accuracy，sccuracy of measurement
簡稱準確度（accuracy）
被測量的測量值與其真值間的一致程度。
注：
a、概念“測量準確度”不是一個量，不給出有數字的量值。當測量提供較小的測量誤差時就說該測量是較準確的。
b、術語“測量準確度”不應與“測量正確度”、“測量精密度”相混淆，盡管它與這兩個概念有關。
c、測量準確度有時被理解為賦予被測量的測得值之間的一致程度。
2、準確度等級
accuracy class
在規定的測量條件下，符合規定的計量要求，使測量誤差或儀器不確定度保持在規定極限內的測量儀器或測量系統的等別或級別。
注：
a、準確度等級通常用約定采用的數字或符號表示。
b、準確度等級也適用于實物量具。
二、電工儀表準確度等級
1、電工儀表準確度等級表示方法
電流表、電壓表、電阻表、功率表等電工儀表準確度等級采用最大允許誤差的百分?jǐn)?shù)的數值部分表示。
最大允許誤差為引用誤差。電工儀表準確度等級與引用誤差的關系如表1：
表1、電工儀表準確度等級與引用誤差的關系
| 電工儀表準確度等級 |
0.05級 |
0.1級 |
0.2級 |
0.5級 |
1級 |
2級 |
5級 |
| 引用誤差 |
±0.05% |
±0.1% |
±0.2% |
±0.5% |
±1% |
±2% |
±5% |
2、電工儀表基本誤差
儀表的基本誤差以引用誤差表示：
γ=(X-X0)/XN*100%
X：儀表示值
X0：被測量真值，一般可用最大允許誤差為被檢儀表的最大允許誤差1/4～1/10的儀表示值替代。
XN：引用值
引用值一般為被檢儀表測量范圍上限。當儀表示值范圍包含負值時，引用值為儀表測量范圍的上限和下限之差。
儀表的基本誤差在儀表的有效測量范圍之內，不應大于表1規定的引用誤差的100%。
3、電工儀表升降變差
電工儀表升降變差采用引用誤差表示：
γ變=|X1-X2|/XN*100%
X1：儀表示值上升過程中某點被測量的示值；
X2：儀表示值下升過程中某點被測量的示值。
儀表升降變差不應超過表1規定的引用誤差的絕對值的100%。
4、功率因數影響（僅適用于功率表）
應在被測量真值的某點，功率因數分別為超前和滯后兩種情況下進行測量，由此引起的儀表誤差的該變量不應超過表1規定的引用誤差的100%。
三、電工儀表準確度等級試驗條件
電工儀表準確度等級試驗應該在規定的標準條件下進行。不同儀表的標準條件有所不同，表2為“JJG 124-2005 電流表、電壓表、功率表及電阻表檢定規程”規定的標準條件，供參考：

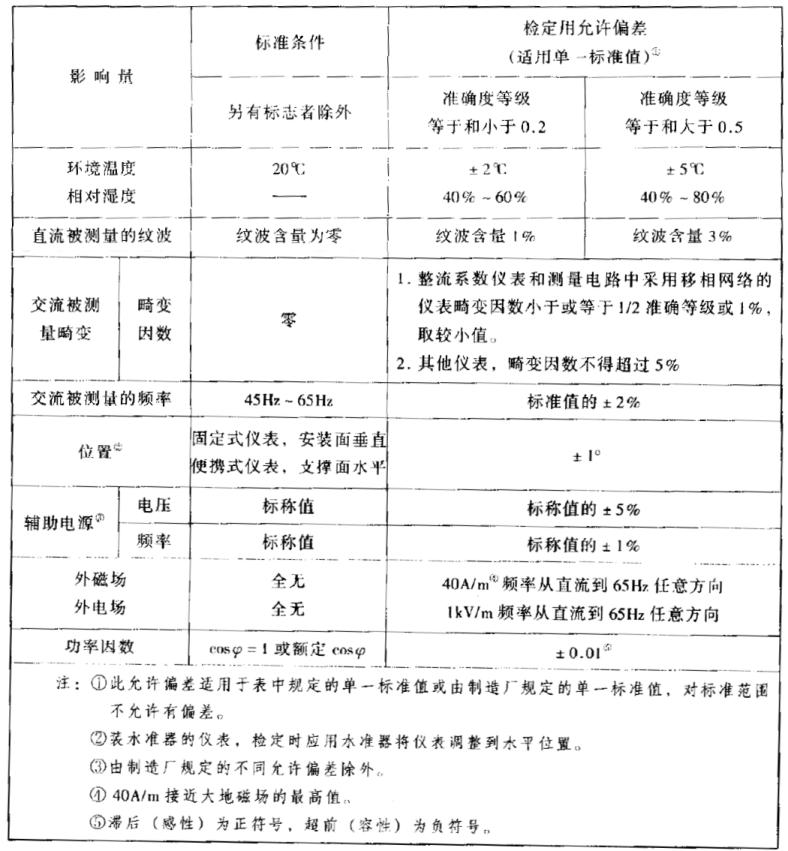

表2 電工儀表準確度等級試驗的標準條件
