如何采用標準功率源進行功率表校準
- 瀏覽次數：13015次
- 發布時間：2016/6/25 16:07:48
- 作者：ly_yinhe
功率表的校準是一項重要工作，本文主要根據400Hz功率表校準規范介紹如何采用標準功率源對功率表進行校準。

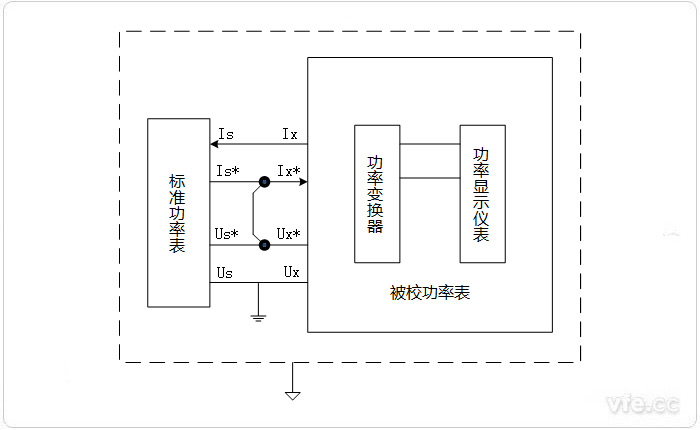

圖1示：標準功率源法校準功率表的原理接線圖
如上圖1所示為標準功率源法校準功率表的原理接線圖，試驗時標準功率源和被校功率表的外殼直接相接，并和地點為相接，地電位一般和被測功率的電壓非同名端相接。試驗時應當盡量減少連接被校功率表的電壓和電流回路的引線回路面積，盡量減少兩個回路之間的耦合。
一模擬功率表校準
01模擬指示功率表校準點選取
1.基本量限
全功率因數功率表基本量限的基本誤差在額定電壓、功率因數等于1時對標度尺每一個帶數字分度線的刻度點進行校準。在功率因數等于0.5（L感性）和0.5（C容性）兩種情況下對中間帶數字分度線的刻度點進行校準。
低功率因數功率表基本量限的基本誤差在額定電壓、額定功率因數（L）下對標度尺每一個帶數字分度線的刻度點進行校準。
在額定功率因數（C）下，對標度尺滿刻度數字分度線刻度點進行校準；在1/2額定功率因數（L）和1/2額定功率因數（C）兩種情況下對中間刻度點進行校準。
2.非基本量限
電流非基本量限只和電壓基本量限配合校準，電壓非基本量限值和電流基本量限配合校準；非基本量限在功率因數等于1或感性額定功率因數下對滿刻度點進行校準。
02模擬指示功率表校準操作
a)選擇被校功率表電壓電流量限，按照圖1所示接線；
b)調節被校功率表零位；
c)設置標準功率標準源的功率因數，根據被校功率表量限，調節標準功率源輸出電壓為被校功率表額定電壓；
d)緩慢增大標準源的輸出電流，使被校功率表的指針與數字分度線Xi重合，記錄此時標準功率源輸出功率值Pa1于校準記錄表格；
e)重復d，標準功率源輸出電流從小到大，直至所有的需要校準的數字分度線校準完畢；
f)增大標準功率源輸出電流到被校功率表測量范圍上限以上，立刻緩慢減小標準功率源輸出電流，使功率表指針再次與被校的數字分度線Xi重合，記錄此時標準功率源輸出功率值Ps2與校準記錄表格；
g)重復f，標準功率源輸出電流從大到小，直至所有的需要校準的數字分度線校準完畢；
h)改變標準功率源功率因數和電壓電流量限，重復b~g；
i)計算：
設被校功率表額定功率為Pn，滿刻度為Xn，則被校功率表的額定分度值Cw按下式計算：
式中：
Cw——被校功率表的額定分度值，以每瓦的刻度格表示；
Xn——被校功率表滿刻度值，以刻度格表示；
Pn——被校功率表額定功率，單位為瓦（W）。
被校刻度實際值按下式計算：
式中：
Xs——被校刻度實際值，以刻度格表示；
Cw——被校功率表滿刻度值，以每瓦的刻度格表示；
Ps1、Ps2——分別為電流上升和下降時標準功率源的輸出功率值，單位為瓦（W）。
對應修正值按下式計算：
式中：
C——被校刻度修正值，以刻度格表示；
Xs——被校刻度實際值，以刻度格表示；
X1——被校刻度示值，以刻度格表示。
從量程的所有校準點找出最大絕對誤差ΔXm=-Cm，則被校功率表最大基本誤差γ按下式計算：
式中：
γ——被校功率表最大基本誤差；
Xn——被校功率表的滿刻度值，以刻度格表示；
ΔXm——被校功率表的最大絕對誤差，以刻度格表示。
二數字功率表校準
01數字式功率表校準點的選取
1.基本量限
全功率因數功率表的基本量限的基本誤差在額定電壓，功率因數等于1及功率因數等于0.5（L）和0.5（C）兩種情況下進行校準。
額定功率因數等于1時，校準的示值應該不少于5個。各示值應該是等距的，包括零示值及滿量程示值。當功率因數等于0.5（L）和0.5（C）時，在量限的額定電壓和額定電流條件下校準。
低功率因數功率表的基本量限的基本誤差在額定電壓、額定功率因數（L）、額定功率因數（C）、1/2額定功率因數（L）、1/2額定功率因數（C）、功率因數等于0（L）、功率因數等于0（C）等條件下校準。在額定功率因數（L）下，校準的示值應該不少于5個，各示值應該是等距的，包括零示值及滿量限示值。對于其他功率因數條件下，僅在量限的額定電壓和額定電流條件下校準。
2.非基本量限
電流非基本量限只和電壓基本量限配合校準，電壓非基本量限只和電流基本量限配合校準；根據用戶要求，可以在電壓量限和電流量限某些指定的組合的情況下進行校準；所有非基本量限的基本誤差，僅在量限額定電壓、量限額定電流及額定功率因數下進行校準。
02數字式功率表校準操作
a)選擇被校功率表電壓電流限值，按照圖示接線；
b)根據要求進行調整和自校；
c)設置標準功率源的功率因數，根據被校功率表量限，設定標準功率源輸出電壓為被校功率表額定電壓；
d)調節標準功率源輸出電流，使標準功率源的顯示值Ps，被校功率表測量值為Px。記錄Ps和Px于校準記錄表格。
e)改變標準功率源功率因數和電壓電流量限，重復c~d；
f)計算：
被校功率表示值Px的誤差ΔPx按下式計算：
式中：
ΔPx——被校功率表示值誤差，單位為瓦（W）；
Px——被校功率表示值，單位為瓦（W）；
Ps——標準功率源的示值，單位為瓦（W）；
被校功率表的基本誤差γ按下式計算：
式中：
γ——被校功率表基本誤差；
Un——被校功率表額定電壓，單位為伏（V）；
In——被校功率表額定電流，單位為安（A）；
