電流互感器檢定項目一般包括外觀檢查、絕緣電阻測量、工頻耐壓試驗、退磁、繞組極性檢查、基本誤差測量、穩定性試驗等項目。對于額定頻率50Hz(或60Hz)的測量用電流互感器一般需要進行上述項目的檢驗，下面本文將根據電流互感器的檢定規程對這幾個項目的操作及要求進行介紹。

一電流互感器外觀檢查

　　必須對被檢電流傳感器進行全面檢查，當被檢電流傳感器存在以下缺陷，必須修復后再檢定：

　　1) 無銘牌或缺少必要的標志；

　　2) 接線端子缺少、損壞或無標志；

　　3) 有多個電流比的互感器沒有標示出相應接線方式；

　　4) 絕緣表面破損或受潮；

　　5) 內部結構件松動；

　　6) 其他嚴重影響檢定工作進行的缺陷。

二電流互感器絕緣電阻測量

　　用500V兆歐表測量各繞組之間和各繞組對地的絕緣電阻，互感器一次繞組對二次繞組及接地端子之間的絕緣電阻不得小于40MΩ，二次繞組對地端子之間的絕緣電阻均不得小于20MΩ;額定電壓3000V及以上的電流互感器使用2500V兆歐表測量一次繞組與二次繞組之間以及一次繞組對地的絕緣電阻，應不小于500MΩ。

三電流互感器工頻耐壓試驗

　　互感器一次繞組對二次繞組及接地端子之間的工頻試驗電壓參見下表1所示施加電壓進行測試，試驗過程中如果沒有發生絕緣損壞或放電閃絡，則認為通過試驗。

　　對于一次繞組為分段式，以便通過串、并聯得到多種電流比的互感器，其各個獨立線圈之間的絕緣應能承受2000V的工頻電壓。

　　互感器二次繞組對地端子之間的工頻試驗電壓(有效值)為2000V。

　　工頻耐壓試驗時間一般為1min，當互感器的絕緣主要是固體有機材料構成時，耐壓試驗時間應為5min。

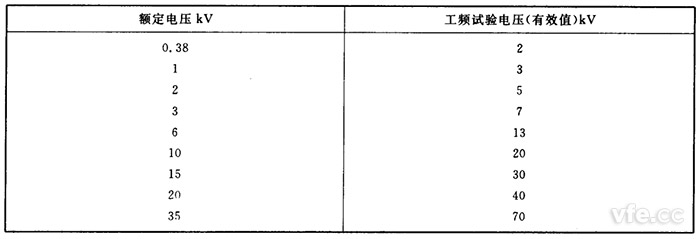

表1：工頻耐壓試驗電壓參照表

四電流互感器退磁試驗

　　實施開路法退磁時，在一次(或二次)繞組中選擇其匝數較少的一個繞組通以10%~15%的額定一次(或二次)電流，在其他繞組均開路的情況下，平穩、緩慢地將電流降至零。退磁過程中應監視接于匝數最多繞組兩端的峰值電壓表，當指示值達到2600V時，應在此電流值下退磁。

　　實施閉路法退磁時，在二次繞組上接一個相當于額定負荷10~20倍的電阻(考慮足夠容量)，對一次繞組通以工頻電流，由零增至1.2倍的額定電流，然后均勻緩慢地降至零。

　　如果電流互感器的鐵心繞有兩個或兩個以上二次繞組，則退磁時其中一個二次繞組接退磁電阻，其余的二次繞組開路。

五電流互感器繞組極性檢查

　　測量用電流互感器的繞組極性規定為減極性。當一次電流從一次繞組的極性端流入時，二次電流從二次繞組的極性端流出。

　　采用裝有極性指示器的誤差測量裝置按正常接線進行繞組的極性檢查。使用沒有極性指示器的誤差測量裝置檢查極性時，應在工作電流不大于5%時進行，如果測得的誤差超過校驗儀測量范圍，則極性異常。

六電流互感器誤差測量

　　進行誤差測量時，按照被檢電流互感器的準確度級別和檢定規程要求選擇合適的標準器及測量設備。

　　檢定線路的接線均應符合以下規定：

　　1) 標準互感器一次繞組的極性端和被檢互感器一次繞組的極性端連接，標準互感器二次繞組的極性端和被檢互感器二次繞組的極性端對接；

　　2) 電流互感器二次極性端與誤差測量裝置的差流回路極性端連接，二次測量回路接地端與差流回路非極性端連接，差流回路兩端電位應盡量相等并等于地電位。

　　為了避免被測電流從一次極性端泄露，一次極性端應盡量接近地電位。檢定額定一次電流大于或等于5A的電流量程時，一次回路可在被檢電流互感器的非極性端接地;檢定額定一次電流小于5A，準確度高于0.05級的電流量程時，一次回路應通以對稱支路間接接地；有一次補償繞組的標準器或被檢電流互感器，應通過該繞組接地。

七電流互感器穩定性試驗

　　將后續檢定和使用中檢驗的檢定結果，與上個周期的檢定結果進行比較，互感器誤差值的偏差不應大于誤差限值的1/2。

---
