電能質量監測設備是指用于交流電力系統及其設備進行電能質量監視測量的固定式監測設備或便攜式監測設備。本文主要根據電能質量監測設備技術要求介紹其一般配置功能及準確度測試相關內容。

一電能質量監測設備功能配置

　　根據電能質量檢測設備通用技術要求，電能質量一般包括電壓偏差，頻率偏差，三相不平衡度、負序電流，諧波，閃變，電壓波動、電壓暫降、暫升、短時中斷等監測項目，如下表1所示。

表1：電能質量檢測設備監測功能列表

二電能質量監測設備準確度描述

01電能質量監測設備準確度限值

　　1) 電壓偏差：0.5%；

　　2) 頻率偏差：0.01Hz；

　　3) 山鄉電壓不平衡度：0.2%；

　　4) 三相電流不平衡度：1%；

　　5) 閃變：5%；

　　6) 電壓波動：5%；

　　7) 諧波：諧波測量分為A級、B級測量能力，具體參數見下表2。

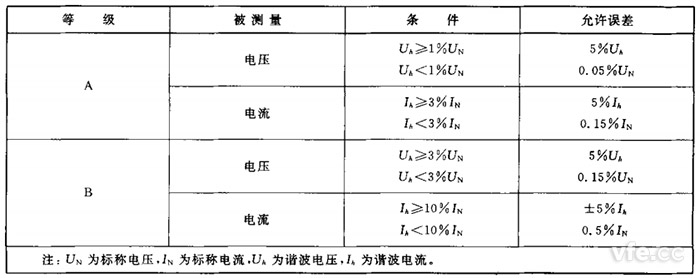

表2：諧波檢測準確度等級

三電能質量監測設備準確度測試

　　電能質量監測設備主要用于對供電系統或用電設備端各項電能質量參數進行檢測，要求能夠準確測量各項被測參數，電能質量監測設備各項參數準確度計算公式參見下表3：

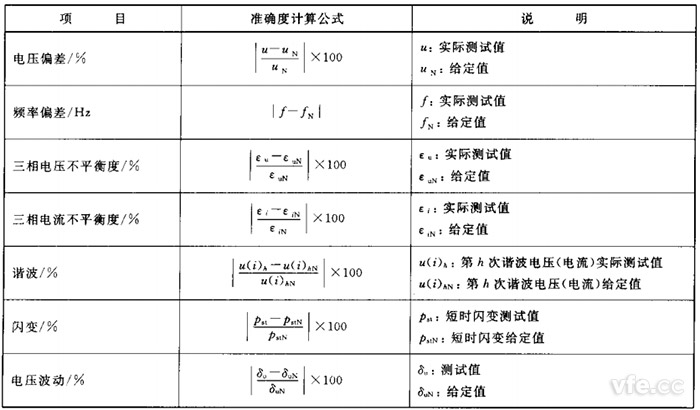

表3：電能質量監測設備準確度計算公式

01電能質量監測設備對頻率準確度測試

　　對批量測量準確度檢測時，在參考相與地之間輸入額定交流電壓，信號頻率分別設定為50Hz、49Hz、51Hz，考核批量測試是否符合準確度限值要求。

02電能質量監測設備對電壓偏差準確度測試

　　對電壓偏差進行檢測時，輸入三相交流額定信號電壓，頻率為50Hz，考核電壓偏差測量準確度是否符合準確度限值要求；改變信號電壓為初試設定電壓的1.2倍、0.8倍重復測試，計算準確度是否符合準確度限值要求。

03電能質量監測設備對三相不平衡度準確度測試

　　三相不平衡度考核包括電壓不平衡以及電流不平衡，具體要求參見下面描述：

　　根據監測設備額定信號電壓，分別設定三相電壓不平衡度為2%、4%，檢測監測設備準確度是否符合準確度限值要求；

　　根據監測設備的額定信號電流，分別設定三相電流不平衡度為10%、30%，檢測監測設備準確度是否符合準確度限值要求。

04電能質量監測設備對諧波電壓電流準確度測試

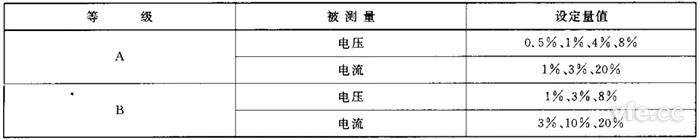

表4：諧波準確度測試設定值

　　對諧波測試準確度進行檢測時，根據監測設備的額定信號電壓、電流，基波頻率設定為50Hz，依次對3次、5次、7次、11次、13次、25次諧波根據表4設定值要求分別單獨設置，檢測準確度指標是否符合限值要求。

05電能質量監測設備對電壓波動準確度測試

　　對電壓波動準確度進行測試時，根據閃變測試設定值表所示，要求在各種電壓變化頻度及波動幅度下電壓波動的誤差應在±5%之內。

06電能質量監測設備對閃變準確度測試

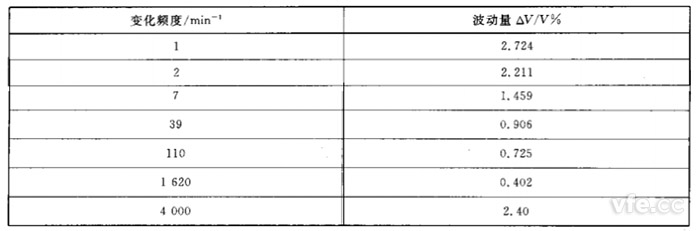

表5：閃變測試設定值

　　閃變準確度檢測要求按照表5所示設定值并且輸入為方波下進行測試，其最后短時間變結果應為1，誤差在±5%內；

　　而后增上述波動量幅度為表5中數據的3倍，且驗證最后短時閃邊結果應為3，誤差在±5%內。

07電壓暫降、暫升、短時中斷準確度測試

　　電壓暫降、暫升、短時中斷均為描述發生事件，電能質量檢測設備一般要求記錄各類型事件發生情況，并且根據設定需求記錄狀態波形。對電壓暫降、暫升、短時中斷準確度測試國標中暫未明確規定，相關檢測需求可根據產品標準或技術協議進行。

---
