功率分析儀計算公式大全
- 瀏覽次數：9924次
- 發布時間：2013/12/23 15:11:53
- 作者：AnyWay中國
功率分析儀通常指適用于復雜
變頻電量測量分析的儀器，是功率表或功率計的升級換代產品。功率分析儀對傳統的電壓、電流和功率進行了重新定義。其測量參數除了傳統功率表或功率計的電壓、電流和功率外，還包括電壓、電流的基波、諧波及各種諧波特征值。
本文羅列了適用于變頻電量測量的功率分析儀的基礎測量參量的相關計算公式，供功率分析儀研發及功率分析儀原理學習參考。
周期信號的數學模型：
功率分析儀電流真有效值計算公式：
注：當電壓和電流均為正弦波時，下述公式成立：
其中，φ為電流滯后電壓的角度。

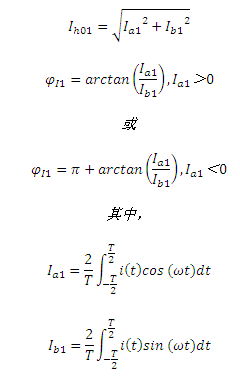

功率分析儀電流基波有效值及基波相位計算公式：
功率分析儀基波有功功率計算公式：
其中，φ1為基波電流滯后基波電壓的角度。

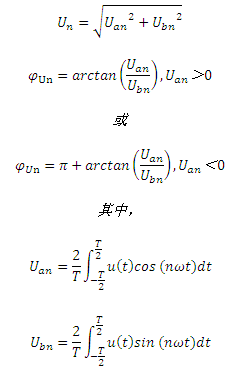

功率分析儀電壓諧波幅值及相位計算公式如下：

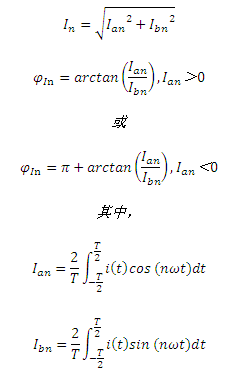

功率分析儀電流諧波幅值及相位計算公式如下：
注：THD與THF的主要區別在于根號內的分母，THD可能大于1，而THF不會大于1。
注：H=13，參見GB755-2008旋轉電機 定額和性能。
功率分析儀諧波電流因數HCF計算公式：
注：H=13，參見GB755-2008旋轉電機 定額和性能。需注意HCF與HVF形式上的不同。
功率分析儀電壓校準平均值計算公式：
功率分析儀電流校準平均值計算公式：
